ما الذي يجعل Allen Bradley 2711P-T6C20D خيارًا عمليًا لتطبيقات HMI الصناعية

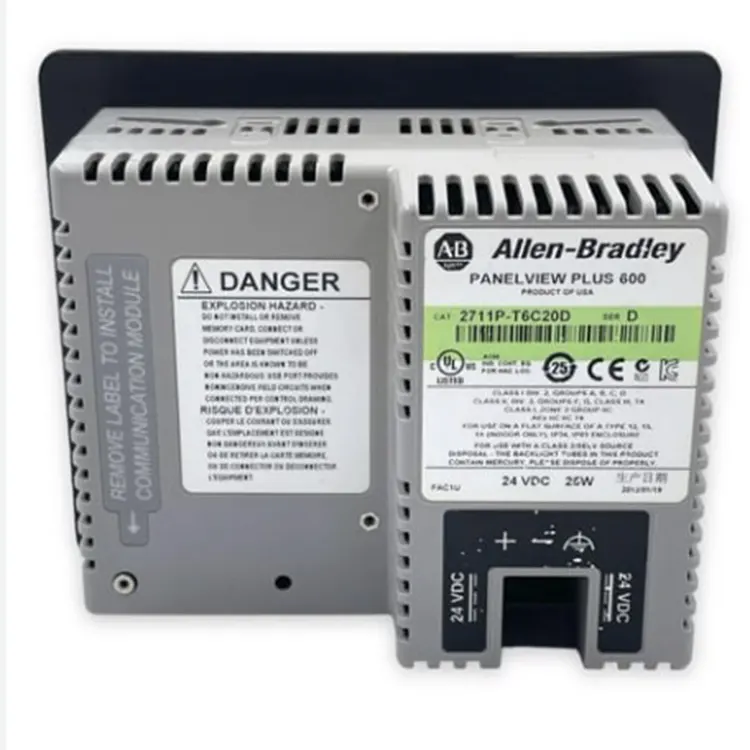

ألين برادلي 2711P-T6C20Dعبارة عن واجهة صناعية مدمجة بين الإنسان والآلة مصممة للمشغلين الذين يحتاجون إلى الوصول المباشر إلى حالة الماكينة ومعلمات العملية ووظائف التحكم.فيموتوفر التكنولوجيا محطة PanelView Plus 600 هذه لتطبيقات الأتمتة الصناعية حيث يعتبر تفاعل المشغل الذي يمكن الاعتماد عليه، وتركيب اللوحة المدمجة، وتكامل Allen-Bradley الراسخ من الاعتبارات المهمة.

ألين برادلي 2711P-T6C20D عبارة عن واجهة مشغل PanelView Plus 600 تتميز بشاشة ملونة مقاس 5.7 بوصة ودقة 640 × 480 وشاشة تعمل باللمس وتشغيل لوحة المفاتيح وإمكانيات الاتصال التسلسلي. إن شكلها المدمج يجعلها مناسبة لخزائن التحكم حيث تكون مساحة التثبيت محدودة. تشرح هذه المقالة المواصفات الأساسية ووظائف الاتصال وسيناريوهات التطبيق واعتبارات التثبيت وممارسات الصيانة ونقاط الشراء لمساعدة مهندسي التشغيل الآلي وفرق الصيانة على تقييم الجهاز بشكل أكثر كفاءة.

جدول المحتويات

1. ما هو ألين برادلي 2711P-T6C20D؟

2. المواصفات الفنية الرئيسية

3. لماذا يعد HMI مناسبًا للتحكم الصناعي؟

4. أين يمكن استخدامه؟

5. كيف يعمل نظام الاتصالات الخاص بها؟

6. ما الذي يجب على المشترين التحقق منه قبل الشراء؟

7. توصيات الصيانة والتشغيل

8. الأسئلة المتداولة

9. الاستنتاج

ما هو ألين برادلي 2711P-T6C20D؟

ينتمي Allen Bradley 2711P-T6C20D إلى عائلة PanelView Plus 600 من محطات التشغيل الصناعية. فهو يجمع بين شاشة TFT ملونة وشاشة تعمل باللمس وإدخال لوحة المفاتيح، مما يسمح للمشغلين بمراقبة ظروف المعدات والتفاعل مع تطبيقات التحكم مباشرة من لوحة الماكينة.

توفر شاشتها مقاس 5.7 بوصة وتركيبها المثبت على اللوحة حلاً عمليًا للتطبيقات التي لا تكون فيها واجهة HMI كبيرة ضرورية أو حيث تكون مساحة خزانة التحكم محدودة. تم تصميم النموذج أيضًا حول سير عمل الأتمتة الصناعية بدلاً من الحوسبة للأغراض العامة، مما يجعل الواجهة مناسبة لمراقبة الماكينة ومهام تحديد المعلمات.

وفقًا لمعلومات المنتج المتاحة، يدعم الجهاز برنامج FactoryTalk View Machine Edition ويوفر واجهات اتصال DH-485 وRS-232. هذه الخصائص تجعلها ذات صلة بشكل خاص بتركيبات الأتمتة الحالية التي تستخدم وحدات تحكم Allen-Bradley المتوافقة وبنيات الاتصالات التسلسلية.

ما هي المواصفات الفنية الرئيسية؟

يعد فهم المواصفات أمرًا ضروريًا قبل استبدال واجهة HMI الموجودة أو تصميم لوحة تحكم جديدة. يلخص الجدول التالي المعلمات الرئيسية المقدمة لهذا النموذج.

تحدد وثائق Rockwell Automation لعائلة PanelView Plus 6 الأوسع أيضًا محطة اللمس من السلسلة 600 كجهاز مدمج مثبت على اللوحة، مع فتحة لمس تبلغ حوالي 123 × 156 مم وعمق مدمج يبلغ 68 مم. تحقق دائمًا من تكوين الكتالوج الدقيق والوثائق الفنية الحالية قبل هندسة الاستبدال أو التعديل التحديثي.

لماذا يعد HMI مناسبًا للتحكم الصناعي؟

تركيب مدمج للخزائن ذات المساحة المحدودة

إحدى الفوائد العملية للمحطة مقاس 5.7 بوصة هي حجمها الصغير نسبيًا. في الآلات المدمجة، ومعدات الإنتاج، وخزائن التحكم التحديثية، قد لا يكون لدى المهندسين مساحة كافية لواجهة HMI كبيرة الحجم. يمكن لواجهة المشغل الأصغر حجمًا أن توفر وظائف المراقبة والتحكم اللازمة دون الحاجة إلى إعادة تصميم كبيرة للخزانة.

مدخلات المشغل المزدوج

يوفر الجمع بين شاشة اللمس والمفاتيح المادية المرونة أثناء التشغيل. يمكن استخدام التفاعل باللمس للشاشات الرسومية واختيار المعلمات، بينما يمكن لمفاتيح الوظائف الفعلية توفير الوصول المباشر إلى الأوامر المستخدمة بشكل متكرر.

• الوصول المباشر إلى وظائف التشغيل المستخدمة بشكل متكرر
• مراقبة العملية الرسومية من خلال شاشة العرض الملونة
• مناسبة لواجهات إعداد المعلمات
• عملي لمحطات التشغيل الصناعية

تأسيس الاتصالات الصناعية

يمكن أن تكون واجهات DH-485 وRS-232 مفيدة في أنظمة التشغيل الآلي الحالية التي تعتمد على الاتصال التسلسلي. وهذا مهم بشكل خاص لمشاريع الصيانة حيث لا ينبغي أن يتطلب استبدال HMI إجراء تغييرات غير ضرورية على PLC المحيط أو بنية التحكم.

أين يمكن استخدامه؟

يمكن اعتبار المحطة مناسبة لمجموعة من بيئات الأتمتة الصناعية حيث يحتاج المشغلون إلى واجهة محلية لحالة الماكينة ومعلمات التحكم. تشمل التطبيقات النموذجية ما يلي:

• آلات الإنتاج والتجميع
• معدات تجهيز الأغذية والمشروبات
• أنظمة معالجة المياه
• معدات التعبئة والتغليف ومعالجة المواد
• خطوط انتاج السيارات
• خزائن التحكم الصناعية
• مشاريع تحديث الآلات
• تطبيقات استبدال HMI القديمة

على سبيل المثال، قد تستخدم آلة الإنتاج المدمجة واجهة HMI لعرض حالة التشغيل والإنذارات وقيم العملية ومعلمات المعدات. يمكن للمشغلين بعد ذلك التفاعل مع الجهاز محليًا بدلاً من الاعتماد على محطة كمبيوتر منفصلة.

ومع ذلك، بالنسبة للمشاريع التحديثية، يجب التحقق من توافق التطبيقات بعناية. يجب مراجعة بروتوكول وحدة التحكم وملف التطبيق الحالي وتكوين الاتصال والبرامج الثابتة والمتطلبات الكهربائية وفتحة اللوحة قبل الشراء.

كيف يعمل نظام الاتصالات الخاص بها؟

يعد توافق الاتصالات أحد أهم العوامل عند اختيار واجهة HMI الصناعية. ويرتبط تكوين 2711P-T6C20D باتصالات DH-485 وRS-232، مما يسمح له بالعمل ضمن بنيات التحكم القديمة المناسبة.

DH-485 الاتصالات

تم استخدام DH-485 على نطاق واسع للاتصال بين وحدات تحكم Allen-Bradley المتوافقة وواجهات المشغل. في النظام الحالي، يجب على المهندسين التأكد من نموذج وحدة التحكم وعنونة العقدة ومعلمات الاتصال ومتطلبات الكابل وبنية الشبكة قبل توصيل واجهة HMI.

الاتصالات RS-232

يوفر RS-232 طريقة اتصال تسلسلي من نقطة إلى نقطة يمكن أن تكون مفيدة للتكوين أو البرمجة أو الاتصال مع الأجهزة الخارجية المتوافقة. يجب تحديد إعدادات الاتصال الفعلية من خلال التطبيق المحدد والمعدات المتصلة.

FactoryTalk عرض لي التكامل

يعد FactoryTalk View Machine Edition جزءًا مهمًا من النظام البيئي PanelView Plus. يمكن لمطوري التطبيقات إنشاء شاشات المشغل، وأجهزة الإنذار، والعلامات، وهياكل التنقل، وواجهات التحكم للمحطات الطرفية المدعومة. قبل نقل تطبيق موجود، يجب على المهندسين التحقق من إصدارات البرامج وتوافقها بدلاً من افتراض إمكانية نقل كل مشروع FactoryTalk دون تعديل.

ما الذي يجب على المشترين التحقق منه قبل الشراء؟

تتطلب مكونات الأتمتة الصناعية أكثر من مجرد مطابقة بسيطة لرقم الطراز. يجب أن يأخذ تقييم الشراء المناسب في الاعتبار التوافق الفني وحالة العرض.

1. قم بتأكيد رقم الكتالوج الدقيق

يمكن أن تحتوي محطات PanelView Plus على أرقام طرازات متشابهة مع الاختلاف في حجم العرض أو واجهات الاتصال أو تكوين الإدخال أو الخصائص الأخرى. قم بتأكيد رقم الكتالوج الكامل مقابل لوحة الاسم ووثائق التطبيق الموجودة.

2. التحقق من التوافق الكهربائي

تحقق من نطاق إدخال التيار المستمر المطلوب، واستهلاك الطاقة، وترتيب التأريض، ومصدر طاقة الخزانة. يجب أن يكون البديل متوافقًا كهربائيًا مع نظام التحكم الحالي.

3. التحقق من الأبعاد الميكانيكية

تعتبر أبعاد قطع اللوحة وعمق التركيب ذات أهمية خاصة لتطبيقات التعديل التحديثي. قد تكون المحطة متوافقة كهربائيًا ولكنها لا تزال بحاجة إلى تعديل الخزانة إذا كانت أبعادها المادية تختلف عن الوحدة الحالية.

4. التحقق من متطلبات الاتصال

تأكد ما إذا كان التطبيق يعتمد على DH-485 أو RS-232 أو بنية اتصال أخرى. أجهزة الاتصال وحدها لا تضمن توافق التطبيقات؛ يجب أيضًا مراعاة تكوين البرامج ووحدة التحكم.

5. تقييم حالة المنتج وإمكانية تتبعه

عند تحديد مصادر معدات التشغيل الآلي القديمة، يجب على المشترين توضيح ما إذا كانت الوحدة جديدة، أو مجددة، أو مستعملة، أو مقدمة في العبوة الأصلية. يمكن أن توفر الأرقام التسلسلية والملصقات والصور الفوتوغرافية وإجراءات الاختبار وشروط الضمان معلومات إضافية لقرارات الشراء.

كيف يمكن للمشغلين صيانة المحطة؟

يمكن أن تساعد الصيانة الوقائية البسيطة في الحفاظ على قابلية استخدام HMI وتقليل المشكلات التشغيلية التي يمكن تجنبها. تشمل الممارسات الموصى بها ما يلي:

• قم بتنظيف الشاشة بقطعة قماش ناعمة وجافة.
• تجنب الأشياء الحادة التي قد تلحق الضرر بسطح شاشة اللمس.
• حافظ على مسارات تهوية الخزانة خالية من الغبار الزائد.
• فحص الكابلات والموصلات أثناء الصيانة المجدولة.
• مراقبة سلوك العرض أو اللمس أو الاتصال غير المعتاد.
• قم بعمل نسخة احتياطية من ملفات تطبيق HMI الهامة ومعلومات التكوين.
• اتبع وثائق الخدمة المعمول بها من قبل الشركة المصنعة لاستبدال البطارية وأعمال الصيانة الداخلية الأخرى.

بالنسبة للمعدات التي لم تعد مدعومة أو التي تقترب من نهاية مدة خدمتها، يعد الحفاظ على استراتيجية نسخ احتياطي موثقة مفيدًا بشكل خاص. يمكن أن يؤدي الاحتفاظ بملفات التطبيق وإعدادات الاتصال ومعلومات الأسلاك وسجلات قطع الغيار إلى جعل استكشاف الأخطاء وإصلاحها في المستقبل أكثر كفاءة إلى حد كبير.

أسئلة متكررة حول ألين برادلي 2711P-T6C20D

ما نوع جهاز ألين برادلي 2711P-T6C20D؟

إنها واجهة مشغل صناعي من عائلة PanelView Plus 600. فهو يوفر شاشة عرض محلية وواجهة إدخال للمراقبة والتفاعل مع معدات التشغيل الآلي المتوافقة.

ما هو حجم العرض لهذا النموذج؟

تم تحديد الطراز بشاشة TFT ملونة مقاس 5.7 بوصة ودقة VGA 640 × 480 في معلومات المنتج التي تمت مراجعتها لهذه المقالة.

هل يدعم تشغيل شاشة اللمس؟

نعم. يستخدم التكوين إدخال شاشة اللمس مع تشغيل لوحة المفاتيح/المفتاح الوظيفي، مما يسمح للمشغلين باستخدام عناصر التحكم الرسومية والمادية.

ما هي واجهات الاتصال المرتبطة بهذا النموذج؟

تحدد معلومات منتج Feimu اتصالات DH-485 وRS-232. يجب على المشترين التحقق من تكوين الأجهزة الدقيق مقابل لوحة الاسم والوثائق الفنية المعمول بها قبل التثبيت.

ما هو البرنامج المستخدم لبرمجة المحطة؟

تحدد معلومات المنتج FactoryTalk View Machine Edition كبيئة البرمجة. يجب التحقق من توافق إصدار البرنامج عند ترحيل تطبيق موجود.

هل هذا النموذج مناسب للمشاريع التحديثية؟

ويمكن اعتباره مناسبًا للتطبيقات التحديثية المناسبة، لا سيما عندما يستخدم النظام الحالي بالفعل بنية اتصالات PanelView وAllen-Bradley المتوافقة. يجب على المهندسين التحقق من التوافق الكهربائي والميكانيكي والاتصالات والبرامج الثابتة والبرمجيات قبل الاستبدال.

الخلاصة: كيف يجب عليك تقييم HMI الصناعي؟

يجمع Allen Bradley 2711P-T6C20D بين واجهة مشغل مدمجة مقاس 5.7 بوصة، وشاشة تعمل باللمس وإدخال لوحة المفاتيح، وإمكانيات الاتصال الصناعي، والتوافق مع النظام البيئي PanelView Plus. يمكن أن يكون تنسيقه المدمج مفيدًا للوحات التحكم في الماكينة، وصيانة النظام القديم، والتطبيقات التحديثية حيث تعتبر مساحة الخزانة وبنية الاتصالات الحالية من الاعتبارات المهمة.

بالنسبة للشراء، تتمثل أهم الخطوات في التأكد من رقم الكتالوج الكامل والمواصفات الفنية والأبعاد المادية ومتطلبات الاتصال وتوافق البرامج وحالة المنتج. توفر Feimu Technology معلومات المنتج ودعم المصادر للعملاء الذين يقومون بتقييم مكونات الأتمتة الصناعية. إذا كنت تتحقق من التوفر أو التوافق أو التسعير أو خيارات الاستبدال لمشروع الأتمتة الخاص بك،اتصل بنالمناقشة متطلباتك والحصول على تفاصيل المنتج والمساعدة في الشراء.
