ملحقات الاتصالات المناسبة للإعدادات الصناعية. Allen Bradley 1784-PKTX عبارة عن بطاقة اتصال PCI لأجهزة الكمبيوتر المكتبية وأجهزة التحكم الصناعية. يمكن تركيبه مباشرة على أجهزة الكمبيوتر المكتبية أو أجهزة التحكم الصناعية، مما يمكن الكمبيوتر من إنشاء اتصال مستقر مع معدات PLC لورشة العمل.
سواء كانت شبكة DH+ شائعة الاستخدام، أو إدخال/إخراج RIO عن بعد، أو بروتوكولات الاتصالات الصناعية السائدة، يمكن تكييف بطاقة الشبكة هذه بشكل ثابت مع كل منهم. إنها أداة أساسية للمهندسين للبرمجة في الموقع وتصحيح الأخطاء والمراقبة وجمع البيانات. نحن نحتفظ بمخزون وافر لضمان عدم اضطرارك إلى الانتظار أثناء الصيانة الطارئة أو تصحيح أخطاء المشروع، مما يسمح لك باستئناف الإنتاج بسرعة.
الميزة الأبرز لـ Allen Bradley 1784-PKTX هي تعدد الواجهات والبروتوكولات والتوافق العالي. باستخدام بطاقة واحدة فقط، يمكنها تلبية احتياجات الاتصالات المختلفة في الموقع، مما يلغي الحاجة إلى تركيب عدة بطاقات شبكة مختلفة في الهيكل، مما يجعل الجهاز أكثر إحكاما ويقلل معدل الفشل.
وهو يدعم شبكات صناعية مختلفة مثل DH+ وRIO (الإدخال/الإخراج عن بعد)، ويمكن تهيئته بسرعة عن طريق الاقتران مع برنامج RSLinx Classic. لديها عتبة استخدام منخفضة واستقرار قوي. نحن نقدم فقط الجودة الأصلية الجديدة تمامًا، ونتحكم بدقة في الجودة، دون تجديد أو إصلاح أو عيوب مخفية. بمجرد التثبيت، يمكن تشغيله بثبات دون أي مشاكل مثل انقطاع الاتصال أو فقدان الحزمة أو فشل الاتصال.

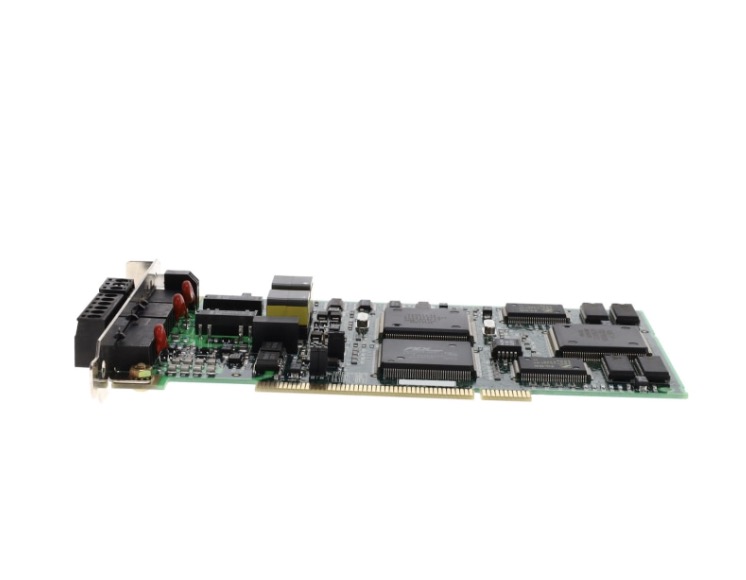

تم تصميم Allen Bradley 1784-PKTX بقاعدة سميكة من الألياف الزجاجية، وتتميز بالصلابة العالية ومقاومة الانحناء. هذا التصميم يحمي الدوائر الداخلية بشكل فعال. تتميز الأصابع الذهبية الموجودة على اللوحة بطبقة سميكة، مما يضمن التوصيل القوي ومقاومة الأكسدة ومنع فشل الاتصال. تظل فعالة حتى بعد تكرار إدخالها وإزالتها. تم تجهيز جميع الواجهات بهياكل تقوية معدنية، مما يجعلها مقاومة للتوصيل والفصل المتكرر ومناسبة لبيئات الاستخدام عالية التردد في المصنع.
لوحة الحماية هي اللون الأحمر المميز لشركة روكويل، مع صناعة متقنة. يمكن أن تؤدي إضافة واقي التعزيز إلى تثبيته بإحكام على اللوحة الخلفية للهيكل، مما يمنع الارتخاء أو التحرك بسبب الاهتزاز أو شد الأسلاك. تم تصميم الهيكل العام خصيصًا للمصانع ذات البيئات المتربة والاهتزازية والمتصلة بشكل متكرر. ويظل مستقرًا وموثوقًا به حتى بعد التشغيل لفترة طويلة، ويمكنه التكيف بشكل مثالي مع خزانات التحكم المختلفة وأجهزة الكمبيوتر الصناعية في بيئة المصنع.
تمتلك شركة Feimu Technology، باعتبارها المورد الذي يتمتع بتاريخ طويل في صناعة التحكم الصناعي، نظامًا كاملاً للتخزين والاختبار. يتوفر Allen Bradley 1784-PKTX في المخزون ويتم تسليمه مباشرة طوال العملية. يمكنه الاستجابة بسرعة للطلبات المحلية والدولية.
السعر شفاف ومعقول. إنها رخيصة الثمن وذات قدرة تنافسية عالية، مما يسمح للعملاء بالحصول على بطاقات شبكة اتصالات عالية الجودة وبتكلفة معقولة. بالنسبة للخدمات اللوجستية، فإننا نعتمد عبوات واقية متعددة الطبقات بما في ذلك الأكياس المضادة للكهرباء الساكنة والرغوة السميكة وصناديق الورق المقوى الصلبة. إنه يوفر الحماية الكاملة ضد الاهتزاز، ومكافحة الكهرباء الساكنة، والانحناء، مما يضمن إمكانية تسليم المنتجات سليمة سواء عن طريق النقل البحري أو الجوي.
لدينا فريق فني محترف يمكنه تقديم التوجيه على الجهاز وتثبيت برنامج التشغيل وتكوين الاتصالات والدعم الآخر. يرجى أن تطمئن إلى إجراء عملية شراء.
| المعلمة | مواصفة |
|---|---|
| نموذج المنتج | ألين برادلي 1784-PKTX |
| واجهة الحافلة | PCI 32 بت (يتطلب فتحة 5 فولت) |
| الشبكات المدعومة | DH+، الإدخال/الإخراج عن بعد (RIO)، DH-485 |
| الواجهة المادية | DB-9 أو RJ45 (حسب بطاقة الابنة) |
| برامج التكوين | آر إس لينكس كلاسيك |
| DH + معدل النقل | 57.6 كيلو بايت في الثانية |
| معدل نقل ريو | 57.6 / 115.2 / 230.4 كيلو بايت في الثانية |
| المعالجات المتوافقة | PLC-5، SLC 5/04، MicroLogix 1500 (نوع DH+) |
| توافق البرامج | آر إس لوجيكس 5، آر إس لوجيكس 500 |
| استهلاك الطاقة | 5 فولت تيار مستمر، 500 مللي أمبير نموذجي |
| الامتثال PCI | PCI 2.2 أو الأحدث |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الشهادات | أول، طريق مسدود، CE |
يدعم 1784-PKTX ثلاثة بروتوكولات للشبكة. يتم استخدام كل بروتوكول في تطبيقات مختلفة.
| شبكة | سرعة | ماكس العقد | الأجهزة النموذجية |
|---|---|---|---|
| DH+ (طريق البيانات السريع الإضافي) | 57.6 كيلو بايت في الثانية | 64 عقدة | PLC-5، SLC 5/04، عرض اللوحة |
| ريو (الإدخال/الإخراج عن بعد) | 57.6 / 115.2 / 230.4 كيلو بايت في الثانية | 32 عقدة | 1771 رفوف بعيدة، ماسحات ضوئية PLC-5 |
| دي إتش-485 | 19.2 كيلوبت في الثانية | 32 عقدة | إس إل سي 5/03، ميكرولوجيكس 1200/1500 |
متى يستخدم كل من:
يتطلب 1784-PKTX تثبيت الأجهزة وتكوين برنامج التشغيل. اتبع هذه الخطوات للإعداد الناجح.
خطوات تركيب الأجهزة:
خطوات تثبيت برنامج التشغيل:
خطوات استكشاف الأخطاء وإصلاحها الشائعة:
يحتوي 1784-PKTX على مؤشرات LED على الحامل الخلفي. توفر هذه معلومات حالة الشبكة.
| قاد | حالة | معنى | فعل |
|---|---|---|---|
| PWR | أخضر (على) | البطاقة لديها القوة. يوفر ناقل PCI الجهد. | لا حاجة لاتخاذ أي إجراء. |
| PWR | عن | لا توجد قوة للبطاقة. | تحقق من فتحة PCI. تحقق من قوة الكمبيوتر. |
| وصلة | أخضر (على) | رابط الشبكة نشط. تم توصيل الكابل. | لا حاجة لاتخاذ أي إجراء. |
| وصلة | عن | لا يوجد رابط للشبكة. الكبل غير متصل أو لا يوجد نشاط على الشبكة. | تحقق من اتصال الكابل. تحقق من الجهاز على الطرف الآخر. |
| تكس/آر إكس | وامض | نقل البيانات نشط. | لا حاجة لاتخاذ أي إجراء. عملية عادية. |
| عيب | أحمر | خطأ في البطاقة أو خطأ في الاتصال. | تحقق من تكوين برنامج التشغيل. تحقق من الكابل. تحقق من عنوان العقدة. |
من الشائع أن تكون بطاقات Allen Bradley 1784-PKTX مزيفة. استخدم هذه الشيكات للتحقق من صحتها.
لا تقوم Feimu Technology بشحن البطاقات غير المختبرة. يمر كل 1784-PKTX بعملية التحقق التالية قبل مغادرة مستودعاتنا.
كيفية تكوين برنامج التشغيل 1784-PKTX في RSLinx؟
ابدأ تشغيل RSLinx Classic، وانتقل إلى قائمة الاتصالات > تكوين برامج التشغيل، وحدد نوع برنامج التشغيل من القائمة المنسدلة لأنواع برامج التشغيل المتوفرة، ثم قم بتعيين "عنوان اللوحة". يمكنك تصفح أجهزة الشبكة المتصلة DH+ أو DH-485 من خلال الاتصالات > RSWho. يمكن الحصول على الدعم الفني من خلالنا.
ما هو الغرض الرئيسي؟
يتم تثبيته في فتحة PCI القياسية 5 فولت للكمبيوتر الشخصي (PC)، ويستخدم بشكل أساسي لتوصيل الكمبيوتر بشبكة Allen-Bradley الصناعية الكلاسيكية لتحقيق الحصول على البيانات، وتحميل/تنزيل البرنامج، والمراقبة عبر الإنترنت، وتشخيص الأخطاء.
ما هي بروتوكولات وأجهزة الاتصال المحددة المدعومة؟
بروتوكولات الشبكة:
طريق البيانات السريع Plus (DH+)، الإدخال/الإخراج عن بعد (RIO)، DH-485.
الأجهزة النموذجية:
معالج PLC-5، معالج SLC 5/04، MicroLogix 1500 (نوع DH+)، شاشة PanelView كلاسيكية تعمل باللمس، إلخ.
توافق البرامج:
من خلال تكوين برنامج التشغيل من خلال برنامج RSLinx Classic، يمكنه العمل جنبًا إلى جنب مع برامج البرمجة مثل RSLogix 5، RSLogix 500.
