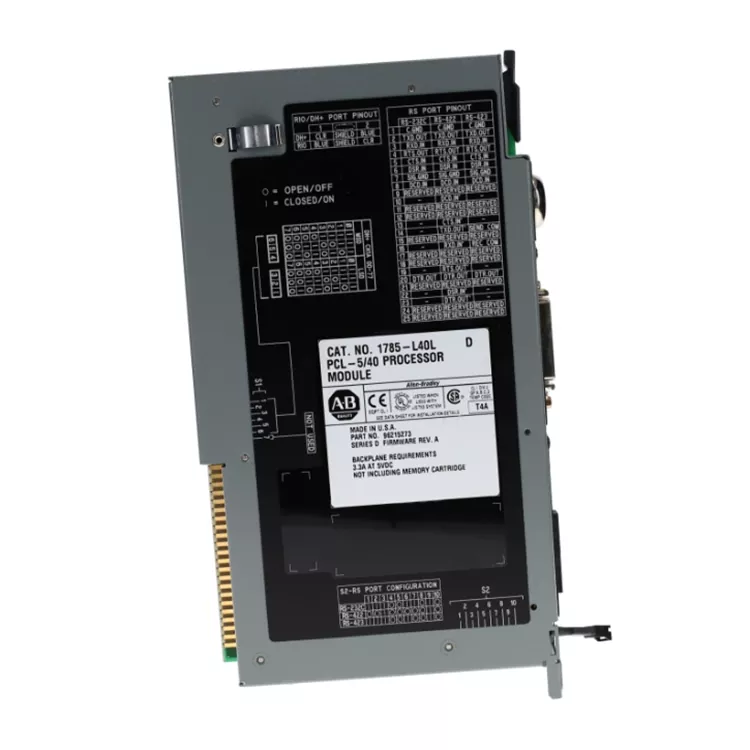

ألين برادلي 1785 L40L

تم تجهيز Allen Bradley 1785 L40L بذاكرة برنامج SRAM سعة 48 كيلو بايت ويدعم بحد أقصى 4096 نقطة تحكم في الإدخال/الإخراج. وهو متوافق مع واجهات الاتصال DH+ وI/O عن بعد وRS232 ويمكن توسيعه إلى ما يصل إلى 61 من رفوف الإدخال/الإخراج. إنها مناسبة لأنظمة التحكم الميدانية الكبيرة والمتوسطة الحجم ذات المنطق المعقد والمواقع المتفرقة. باعتبارها المورد الأصلي، أجرت Feimu Technology اختبارات شاملة على الوحدات المتوفرة في المخزون، بما في ذلك تقادم الأجهزة، واتصال الاتصالات، والقراءة والكتابة المنطقية، للتخلص من المشكلات الشائعة مثل تسرب البطارية وتقادم الاتصال باللوحة الإلكترونية المعززة التي تحدث في المنتجات المتوقفة. يمكن استخدام الوحدات مباشرة في إطار عمل 1771 الحالي دون الحاجة إلى تعديل إضافي لبرنامج المشروع الأصلي.

المزايا الأساسية ونقاط البيع

بنية PLC-5 الناضجة: مناسبة لأنظمة التحكم في الأتمتة الصناعية التقليدية.

أداء التحكم المستقر: يلبي متطلبات التحكم الصناعي المستمر.

قدرة قوية على معالجة البرامج: تنطبق على برامج التحكم المتوسطة والكبيرة الحجم.

سهولة الصيانة والاستبدال: يمكن استخدامه لصيانة معالجات نظام PLC-5 الموجودة.

قيمة دورة حياة عالية: تعمل على إطالة فترة استخدام المعدات الأصلية من خلال استبدال قطع الغيار.

الهيكل الداخلي

يتكون Allen Bradley 1785 L40L داخليًا بشكل أساسي من الأجزاء التالية:

وحدة معالج وحدة المعالجة المركزية: برنامج التحكم PLC والتشغيل المنطقي.

وحدة الذاكرة: تقوم بتخزين برامج المستخدم وجداول البيانات وبيانات تشغيل النظام.

دائرة الاتصال: مسؤولة عن تبادل بيانات الشبكة لـ DH+، والإدخال/الإخراج عن بُعد، وما إلى ذلك.

واجهة لوحة الكترونية معززة: - 5 إطارات متصلة بـ PLC، وإمدادات الطاقة الكاملة ونقل البيانات.

دائرة إشارة الحالة: من خلال شاشة LED لتشغيل وحدة المعالجة المركزية والخطأ وحالة الاتصال.

دائرة إمداد الطاقة والحماية: لتوفير دائرة داخلية لوحدة إمداد الطاقة مستقرة وحماية أساسية.

العلاقات الهيكلية:

وحدة المعالجة المركزية → الذاكرة → دائرة الاتصال/التحكم → واجهة لوحة الكترونية معززة → نظام PLC-5

المعلمات الهامة

عملية التثبيت

إيقاف تشغيل النظام: قم بإيقاف تشغيل طاقة الحامل PLC-5 وتأكد من إيقاف تشغيل الجهاز تمامًا.

تركيب الوحدة: أدخل Allen Bradley 1785 L40L في فتحة الحامل المقابلة وقم بإصلاحه.

توصيل الاتصال: قم بتوصيل خطوط اتصال DH+ أو الإدخال/الإخراج عن بعد وفقًا لتكوين النظام.

فحص الطاقة: قم باستعادة الطاقة ولاحظ ما إذا كان مؤشر حالة وحدة المعالجة المركزية طبيعيًا.

تكوين التطبيق: استخدم RSLogix 5 المتصل بالمعالج أو فحص أو تنزيل برنامج التحكم.

تشغيل الاختبار: تأكد من أن حالة وحدة المعالجة المركزية والإدخال/الإخراج والاتصال طبيعية وتم تشغيلها.

التعليمات

س1. ما الذي يجب فعله إذا فشلت الوحدة في العمل بشكل طبيعي بعد تشغيلها؟

تحقق من مصدر طاقة الحامل وحالة تثبيت الوحدة ومصباح مؤشر وحدة المعالجة المركزية وحالة البرنامج وحالة البطارية.

س2. كيفية استكشاف مشكلات اتصال DH+ وإصلاحها؟

تحقق من كابل الاتصال وعنوان العقدة واتصال الشبكة والتكوين الطرفي وبرنامج تشغيل اتصال RSLinx.

س3. ما هي البيانات التي يجب عمل نسخة احتياطية منها قبل الاستبدال؟

يوصى بعمل نسخة احتياطية لبرنامج PLC وجدول البيانات وتكوين الإدخال / الإخراج ومعلمات الاتصال.

س 4. كيفية التحقق من صحة وظيفة الوحدة العادية؟

قم بإجراء بدء التشغيل وتشغيل وحدة المعالجة المركزية والاتصال وقراءة البرامج وكتابتها واختبارات التشغيل المستمرة.

لماذا اخترت لنا

شركة Feimu Technology، باعتبارها موردًا محترفًا لقطع غيار التحكم الصناعي، شاركت بعمق في مجال قطع غيار PLC المتوقفة عن العمل من Rockwell لسنوات عديدة. بالنسبة للوحدات النادرة التي تم إيقاف إنتاجها مثل Allen Bradley 1785 L40L، قمنا بإنشاء عملية اختيار وفحص كاملة لقطع الغيار. نحن نختار فقط المنتجات الجيدة المفككة في المصنع الأصلي، ونجري اختبارات شاملة بما في ذلك اختبارات التشغيل، والاتصالات، والحمل، لتجنب مخاطر التقادم المحتملة للمكونات، وحل مشكلة انقطاع إمداد قطع الغيار لخطوط الإنتاج القديمة بشكل مباشر.

ليست هناك حاجة لدورة طويلة لطلب المصنع الأصلي. يمكن تسليم قطع الغيار بسرعة في المخزون. إنها مناسبة للإصلاحات الطارئة واحتياطيات قطع الغيار لخطوط الإنتاج الكيميائية والتصنيعية القديمة. تأتي الشحنة مع تقرير اختبار وتوفر الدعم الفني لخدمة ما بعد البيع. ويمكن توفيره للمشاريع المحلية والدولية، وتجنب الوقوع في فخ المنتجات المجددة والمقلدة في السوق، وتقليل خسائر الإنتاج الناجمة عن توقف المعدات للعملاء.

حالات العملاء والتقييمات

تعرض مصنع ورق كبير لعطل مفاجئ في وحدة المعالجة المركزية (CPU) لنظام التحكم PLC 5، وكان خط الإنتاج يواجه التوقف عن العمل. كان من الصعب العثور على 1785 L40L بحالة جيدة في السوق. بعد الاتصال مع تقنية Feimu، قمنا بتوفير قطع الغيار الجاهزة للاستخدام والتي خضعت للاختبار، وأرسلناها بشكل عاجل. بعد أن يقوم العميل باستبدالها، يتم استعادة النظام بأكمله إلى التشغيل مباشرة، مما يؤدي إلى تجنب خسائر الإنتاج على المدى الطويل.

تقييم العميل: "من الصعب العثور على توريد للنماذج المتوقفة. إن استلام المعدات التي تعمل بشكل طبيعي بعد الاستخدام لمرة واحدة يوفر الكثير من الوقت للتجربة والخطأ."
