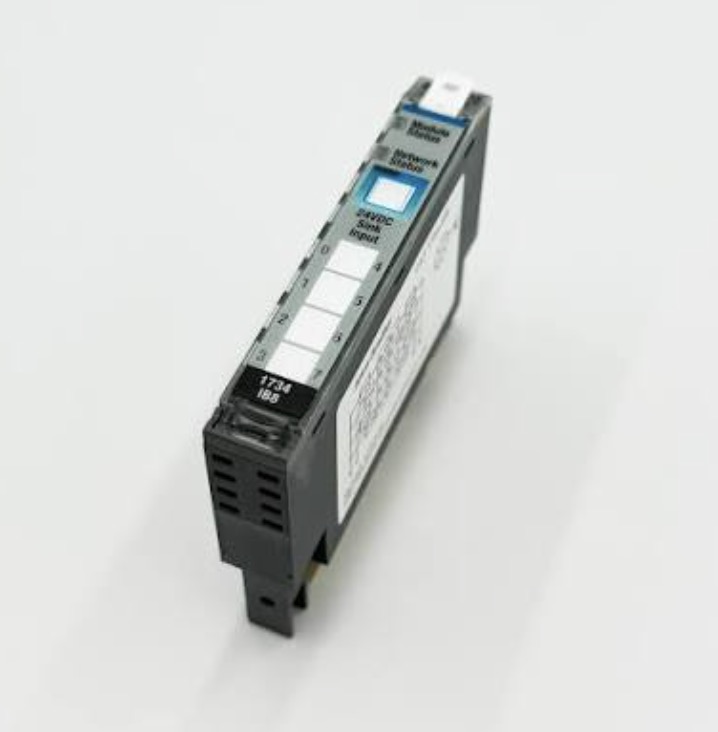

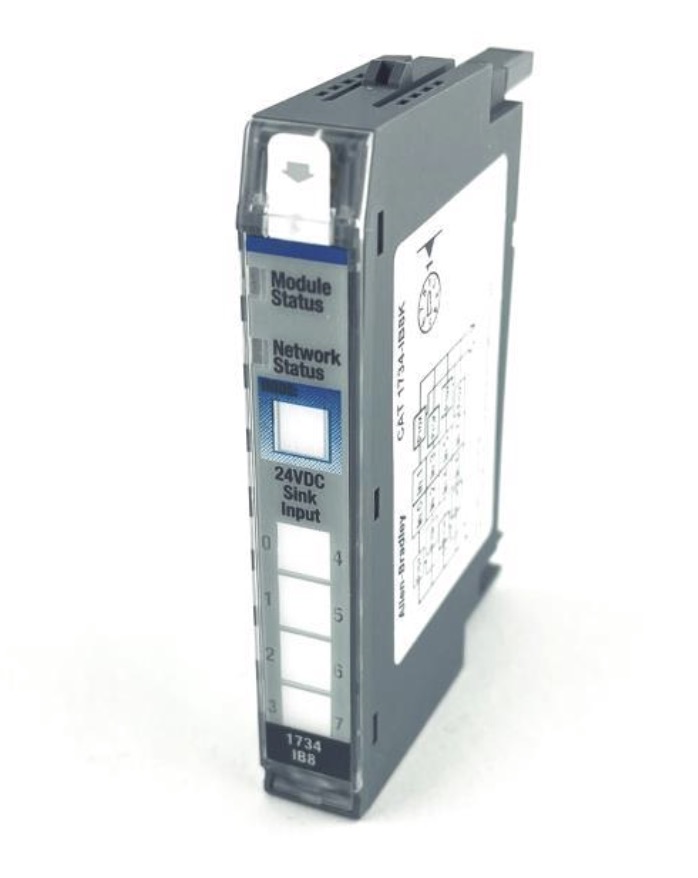

ألين برادلي 1734-IB8K

تشتمل خزانات التحكم المركزية التقليدية على كابلات طويلة واستهلاك عالي للمواد، مما يجعل من الصعب تركيب أعداد كبيرة من وحدات الحصول على الإشارة في حاويات مدمجة. غالبًا ما تفتقر وحدات الإدخال القياسية إلى أداء قوي مضاد للاهتزاز، مما يؤدي إلى إطلاق إشارة خاطئة وأخطاء منطقية. من خلال الاستفادة من بنية POINT I/O الموزعة، يمكن تركيب Allen Bradley 1734-IB8K بالقرب من الجهاز لتقليل طول الأسلاك. يوفر تصميمه عالي الكثافة المكون من 8 قنوات مساحة التركيب، في حين يعمل تأخير الارتداد بمقدار 0.5 مللي ثانية على تصفية الضوضاء العابرة، مما يضمن سلامة الإشارة أثناء النقل إلى PLC ويمنع الشذوذات المنطقية للنظام الناتجة عن فقدان الإشارة.

مع ما يقرب من عقدين من الخبرة في تصدير قطع غيار التحكم الصناعي، تتخصص Feimu Technology في الحصول على وحدات أصلية غير مجددة. نحن نستخدم إجراءات اختبار داخلية وصادرة موحدة وآلية استجابة للدعم الفني لمدة 12 ساعة، مما يوفر حلاً شاملاً للتحديات التي تتراوح من اختيار النموذج والتشغيل إلى تخزين المخزون والتحقق من الأصالة.

المواصفات الكهربائية الأساسية وميزات الأجهزة

1. مدخلات الغرق متوافقة مع أجهزة PNP الميدانية

1734-IB8K عبارة عن وحدة إدخال غارقة؛ تتصل دائرة الإدخال بالطرف السالب للتيار المستمر. يتطلب الأمر أجهزة استشعار PNP أو مفاتيح ضغط في الحقل، حيث يوفر الجهاز الخارجي إشارة جهد موجبة إلى أطراف إدخال الوحدة. وهو متوافق مع أجهزة الاستشعار الصناعية السائدة 24 فولت تيار مستمر. وهو غير متوافق مع أجهزة NPN؛ يمكننا المساعدة في التحقق من أنواع المعدات أثناء مرحلة الاختيار لمنع عمليات الشراء غير الصحيحة.

2. تأخير الارتداد بمقدار 0.5 مللي ثانية لتصفية نبضات التداخل

تتميز الوحدة بحد أدنى لتأخير الارتداد يبلغ 0.5 مللي ثانية؛ يتم تلقائيًا قمع نبضات الضوضاء اللحظية التي تدوم أقل من 0.5 مللي ثانية. لا تتعرف وحدة التحكم PLC على الإشارات الزائفة العابرة الناتجة عن اهتزازات الورشة أو تداخل الكابلات، مما يقلل من احتمالية حدوث أعطال في البرنامج على مستوى الأجهزة دون الحاجة إلى كود ترشيح إضافي قد يستهلك موارد وحدة التحكم.

3. لا توجد وظيفة عد الأجهزة المدمجة

الوحدة نفسها لا تتضمن عدادًا للأجهزة وهي مخصصة فقط للحصول على الإشارات الرقمية. إذا كان حساب النبض عالي السرعة أو قياس التردد مطلوبًا، فيجب برمجة الحسابات المقابلة داخل وحدة التحكم ControlLogix أو CompactLogix؛ لتلبية احتياجات العد عالية التردد، يمكننا أن نوصي بوحدة عد مخصصة.

4. التجميع السريع عبر مشبك السكك الحديدية DIN

إنها تستخدم طريقة تركيب السكك الحديدية DIN المتوافقة مع معايير الصناعة وتتميز بوجود RTB (كتلة طرفية قابلة للإزالة) قابلة للإزالة لتوصيل الأسلاك. تتميز الوحدة بأنها مدمجة وخفيفة الوزن، وتشغل الحد الأدنى من مساحة الرف، مما يجعلها مثالية للخزائن الكهربائية المثبتة على الحائط ذات المساحة المحدودة أو المحطات البعيدة المثبتة على جانب المعدات.

5. معلمات استهلاك الطاقة القياسية للوحة الإلكترونية المعززة

عندما يتم تشغيلها بواسطة لوحة الكترونية معززة POINTBus (5V DC)، تستهلك الوحدة 75 مللي أمبير من تيار التشغيل. يمكن استخدام هذه القيمة مباشرة عند تخطيط سعة الطاقة للمحطة البعيدة بأكملها، مما يساعد على منع التحميل الزائد للطاقة على لوحة الكترونية معززة أو انقطاع الاتصالات الناتج عن تكديس وحدات متعددة.

معلمة المنتج

توافق النظام وهندسة الشبكات الموزعة

1. التوافق الكامل مع ملحقات POINT I/O

يعد Allen Bradley 1734-IB8K جزءًا من خط إنتاج POINT I/O الشامل ويمكن إقرانه بمحولات مثل 1734-APB (DeviceNet) أو 1734-EPN (EtherNet/IP) لتشكيل محطات بعيدة، باستخدام ناقل اللوحة الإلكترونية المعززة لتبادل البيانات بين الوحدات.

2. التوافق السلس مع وحدات التحكم Logix السائدة

بمجرد تكوين الشبكة، فإنها تتفاعل بسلاسة مع المجموعة الكاملة من ControlLogix وCompactLogix PLCs. يتعرف تكوين البرنامج على الوحدة دون الحاجة إلى مكونات إضافية إضافية، مما يسمح بالنشر الفوري في كل من المشاريع الجديدة وتوسيع القدرات أو ترقيات المعدات الموجودة.

3. نظام نشر الإدخال/الإخراج القياسي عن بعد

يتكون نظام الارتباط الموزع من أربع طبقات: خزانة التحكم المركزية PLC ← الكابلات الصناعية EtherNet/IP ← المحطات الفرعية البعيدة POINT I/O الموجودة بالقرب من المعدات ← وحدات 1734-IB8K للحصول على إشارة التبديل الميداني. يؤدي وضع نقاط الإدخال/الإخراج بالقرب من معدات الإنتاج إلى تقليل تشغيل الكابلات لمسافات طويلة بشكل كبير، وبالتالي تقليل تكاليف العمالة والمواد المرتبطة بالأسلاك.

4. التصميم المعياري يبسط عملية التعديل التحديثي في ​​المستقبل

على عكس رفوف الإدخال/الإخراج المتجانسة واسعة النطاق، يتطلب فشل وحدة واحدة استبدال تلك الوحدة المحددة فقط بدلاً من تفكيك المحطة الفرعية بأكملها. يؤدي هذا إلى تقليل وقت التوقف عن العمل للصيانة بشكل كبير، مما يلبي الاحتياجات التشغيلية لخطوط الإنتاج المستمرة.

إرشادات الأسلاك الموحدة وتجنب الأخطاء الشائعة

1. إجراء الأسلاك القياسي خطوة بخطوة

1.1. قم بتوصيل الطرف الموجب 24V DC بالمحطة المشتركة لإمداد طاقة المستشعر؛

1.2. قم بتوصيل سلك إشارة الإخراج الإيجابي للمستشعر بقناة الإدخال المقابلة (IN0 إلى IN7)؛

1.3. قم بتوصيل الطرف المشترك السالب للمستشعر بالطرف المشترك DC COM الخاص بالوحدة؛

1.4. يدعم فقط أجهزة الاستشعار القياسية 24 فولت تيار مستمر؛ لا يمكن التعرف على أجهزة الاستشعار ذات الجهد المنخفض 12 فولت أو قراءتها بواسطة الوحدة.

2. معايير مواصفات الأسلاك الصارمة

تتراوح المقاطع العرضية للأسلاك المتوافقة من 0.5 مم² إلى 1.5 مم² (أي ما يعادل 22AWG إلى 16AWG)؛ مطلوب طول تجريد موحد يبلغ 8 مم - يؤدي الطول غير الكافي إلى ضعف الاتصال، بينما يؤدي الطول الزائد إلى خطر قصر دائرة المحطات المجاورة.

3. تنبيهات خطأ الأسلاك الشائعة

المشكلة الأكثر شيوعًا هي عكس قطبية خرج المستشعر، مما يمنع الوحدة من التعرف على إشارات الإدخال ويتسبب في بقاء أضواء مؤشر القناة مطفأة. ينبغي توفير نماذج الأجهزة أثناء عملية الشراء حتى يتمكن الفنيون من التحقق من أنواع PNP/NPN مسبقًا؛ يساعد توفير المخططات المرجعية أثناء توصيل الأسلاك في الموقع على تقليل إعادة العمل أثناء التشغيل.

ثلاثة أوضاع للإدخال وسيناريوهات التطبيق العملي الخاصة بها

1. كشف إزاحة معدات نقل المواد

يمكن تركيب وحدات 1734-IB8K المتعددة داخل خزانات التحكم المدمجة والمثبتة على الجانب للحصول على إشارات من مفاتيح القرب "الموجودة في مكانها". يلغي التصميم عالي الكثافة ذو 8 قنوات الحاجة إلى توسيع الخزانة مع توفير تعليقات في الوقت الفعلي حول حالة نقل المواد، مما يضمن منطق الفرز المستقر على خط الإنتاج.

2. معدات التعبئة والتغليف صغيرة الحجم: العد والحصول على بيانات الاستشعار

يقترن بمستشعرات عد PNP في الموقع لتصفية نبضات الضوضاء العابرة الناتجة عن الاهتزاز الميكانيكي، مما يضمن تسجيل دقيق لعدد المنتجات. يؤدي تأخير الارتداد بمقدار 0.5 مللي ثانية إلى منع العد المزدوج، وبالتالي تقليل معدل المنتجات المعبأة المعيبة.

3. وحدة تحكم المشغل: مجموعة إشارات مركزية لأزرار التحكم

يتم توصيل أزرار التشغيل/الإيقاف وإعادة الضبط والإيقاف في حالات الطوارئ من وحدة التحكم الرئيسية مباشرة بالوحدة. يتم وضع المحطات الفرعية الموزعة محليًا، مما يلغي الحاجة إلى توجيه عشرات الكابلات الطويلة إلى خزانة التحكم المركزية؛ وهذا يضمن ترتيب الأسلاك الداخلية للخزانة ويسهل عمليات التفتيش المستقبلية.

تشخيص سريع للأخطاء من خلال مؤشرات LED الخاصة باللوحة

I. مؤشر حالة الوحدة الشاملة

1. أخضر ثابت: طاقة اللوحة الإلكترونية المعززة طبيعية، ويتم التعرف على اتصال الوحدة دون مشاكل؛ لا يوجد إجراء مطلوب.

2. متوقف تمامًا: تم فصل طاقة اللوحة الإلكترونية المعززة للمحطة الفرعية أو أن اتصال موصل الناقل ضعيف؛ تحقق من مصدر الطاقة ودبابيس لوحة الكترونية معززة.

3. أحمر ثابت: تلف الأجهزة أو عدم تطابق معلمات تكوين البرنامج؛ إذا استمر الخطأ بعد إعادة تنزيل التكوين، فاستبدل الوحدة.

ثانيا. مؤشر حالة قناة واحدة

1. أخضر ثابت: محطة الإدخال تستقبل إشارة تيار مستمر > 10 فولت؛ المفتاح/المستشعر في حالة "ON".

2. يبقى مطفأ: جهد الإدخال <3 فولت تيار مستمر (لا توجد إشارة صالحة)؛ تحقق من توصيلات المستشعر والأسلاك.

خطوات التكوين القياسية في برنامج Studio 5000

1. المسح التلقائي للوحدة وتحديد هويتها

انقر بزر الماوس الأيمن فوق محول شبكة POINT I/O المقابل في شجرة أجهزة البرنامج وحدد "Discover Modules"؛ يتعرف البرنامج تلقائيًا على 1734-IB8K المتصل ويضيفه بنقرة واحدة.

2. إضافة الوحدة اليدوية

في كتالوج الأجهزة، انتقل عبر 1734 POINT I/O → Digital Input؛ حدد الطراز 1734-IB8K وقم بإرفاقه يدويًا بالمحول المقابل، ثم أدخل عنوان المحطة الفرعية ومعلمات فتحة اللوحة الإلكترونية المعززة قبل الحفظ.

3. الدعم الفني والأسئلة والأجوبة

في حالة حدوث مشكلات مثل فشل الفحص أو فقدان بيانات القناة أو النوافذ المنبثقة للأخطاء أثناء التكوين، ما عليك سوى إرسال لقطة شاشة للبرنامج وقائمة أجهزة المحطات الفرعية؛ سيقدم موظفونا الفنيون الحل خلال 12 ساعة.

طرق التحقق من منتجات OEM الأصلية

1. التحقق من السكن والتسمية

يتميز هيكل الوحدة الأصلية بلمسة نهائية قياسية باللون الرمادي والأبيض من POINT I/O، مع لون موحد وبدون تغير في اللون أو لمعان رخيص ولامع نموذجي للبلاستيك منخفض الجودة. يستخدم ملصق النموذج الطباعة الدائمة ذات درجة الحرارة العالية؛ النص "1734-IB8K" واضح وكامل، في حين أن الملصقات المزيفة غالبًا ما تحتوي على نص غير واضح وحواف تتقشر أو ترفع بسهولة.

2. فحص الكتلة الطرفية وموصل اللوحة الإلكترونية المعززة

إن RTB (كتلة طرفية قابلة للإزالة) المضمنة مصنوعة من البلاستيك الرمادي الصلب الأصلي ويتم توصيلها بسلاسة دون الالتصاق. تتميز الحافلة ذات اللوحة الإلكترونية المعززة بدبابيس مستقيمة سميكة مطلية بالذهب مرتبة بشكل أنيق - خالية من الانحناءات أو بقع الأكسدة - بينما تستخدم المنتجات المقلدة غالبًا دبابيس مطلية بالقصدير، والتي تكون عرضة لضعف الاتصال أثناء التشغيل على المدى الطويل.

3. فحص الطلاء المطابق لثنائي الفينيل متعدد الكلور

لوحات الدوائر الأصلية مطلية بالكامل بطبقة واقية متوافقة (مقاومة للرطوبة والغبار)، مما يؤدي إلى إبطاء تقادم الدوائر في البيئات الرطبة أو المتربة. معظم الوحدات المقلدة تتجاهل هذا الطلاء، مما يؤدي إلى تسرب الدائرة أو انحراف الإشارة بعد التعرض للرطوبة لفترة قصيرة فقط.

4. تحديد الهوية على أساس الوزن

هناك فرق ملحوظ في الوزن بين الوحدات الأصلية والمقلدة من نفس الطراز. إذا واجهت قراءات قناة غير منتظمة أو سلوكًا غير طبيعي لضوء المؤشر بعد التثبيت، فيرجى تصوير المسامير الأمامية والخلفية واللوحة الإلكترونية المعززة للوحدة وإرسالها إلينا للتحقق من صحتها.

عملية اختبار ما قبل الشحن الموحدة

تخضع كل وحدة من طراز Allen Bradley 1734-IB8K لفحص يدوي شامل قبل مغادرة المستودع؛ لا يتم شحن الوحدات غير المختبرة مباشرة. خطوات الفحص الكاملة هي كما يلي:

1. الفحص البصري الأولي

التحقق من لون السكن ووضوح الملصق؛ فحص دبابيس الناقل المعززة بحثًا عن الانحناء أو التلف الناتج عن الصدمات؛ تأكد من أن الكتلة الطرفية خالية من الشقوق وأن آلية القفل سليمة.

2. اختبار الاتصالات لوحة الكترونية معززة

قم بتوصيل الوحدة بمحطة اختبار POINT I/O القياسية وقم بتشغيلها باستخدام المحول المناسب؛ تأكد من أن برنامج البرمجة يتعرف على الأجهزة بشكل صحيح وأنه لا توجد أخطاء في الاتصال.

3. اختبار الإشارة الكامل لجميع القنوات الثماني

استخدم مصدر إشارة تيار مستمر قياسي 24 فولت لتشغيل القنوات من IN0 إلى IN7 بالتسلسل؛ تأكد من أن الحصول على الإشارة (حالة التشغيل/الإيقاف) أمر طبيعي لكل قناة وأنه لا توجد حالات فشل في نقطة واحدة.

4. التحقق من معلمات الارتداد والتأخير

يؤكد اختبار الأداة لزمن استجابة استجابة الإدخال أن قيمة ارتداد الأجهزة تظل مستقرة ضمن النطاق القياسي البالغ 0.5 مللي ثانية، بدون انحراف في المعلمات.

5. فحص ضوء مؤشر القناة

يتم تشغيل كل إشارة إدخال بشكل فردي للتحقق من أن منطق LED لكل قناة يتوافق مع معايير OEM، مما يضمن عدم وجود مصابيح مؤشر تالفة أو غير وظيفية.

6. التغليف والختم الوقائي

عند الانتهاء من الاختبار، يتم وضع الوحدة في حقيبة سميكة مضادة للكهرباء الساكنة مصنوعة خصيصًا ثم في علبة كرتونية من خمس طبقات مع حشوة رغوية واقية؛ يتم لصق الملصقات التي تشير إلى الرقم التسلسلي للوحدة وتاريخ الاختبار.

لماذا تختار تقنية Feimu؟

1. مصدر راسخ وموثوق لقطع غيار التحكم الصناعية الأصلية

تأسست الشركة في Jiangmen، Guangdong في عام 2005، وقد قامت الشركة باستمرار بتوريد مكونات التحكم الصناعية الأصلية من Rockwell، وSiemens، وGE، وSchneider إلى العملاء في أكثر من ثلاثين دولة. نحن نتعامل حصريًا مع منتجات OEM الأصلية - ولا نبيع أبدًا وحدات مجددة أو معدلة أو مزيفة - ونحافظ على إمكانية التتبع الكامل لسلسلة التوريد لدينا.

2. مخزون مخصص لسلسلة POINT I/O

مع أكثر من عقد من التخصص في خط إنتاج POINT I/O، فإننا نحتفظ بمخزون وافر من وحدات الإدخال/الإخراج الرقمية الشائعة ووحدات الاستحواذ التناظرية. بالنسبة للمصانع التي تواجه توقفًا غير متوقع للمعدات والذي يتطلب استبدالًا عاجلاً، يمكننا التحقق من المخزون وترتيب الشحن في نفس اليوم، مما يقلل من توقف خط الإنتاج.

3. الدعم الفني الشامل

يتمتع فريقنا بخبرة واسعة في مشاريع نظام POINT I/O الموزع، ومساعدة العملاء في اختيار النموذج، ومراجع مخططات الأسلاك، وتعديلات تكوين Studio 5000، وتشخيص الأخطاء. نحن نقدم ردودًا على الاستفسارات الفنية خلال 12 ساعة وردودًا كاملة على عروض الأسعار التجارية خلال 24 ساعة.

4. العرض الشامل للملحقات المتوافقة

عند شراء 1734-IB8K، يمكنك في نفس الوقت الحصول على قواعد طرفية RTB ومحولات شبكة EtherNet/IP أو DeviceNet وملحقات السكك الحديدية DIN. ليست هناك حاجة للمصدر من بائعين متعددين؛ نحن نقدم حزمة أجهزة كاملة للمحطة البعيدة في طلب واحد.

التعليمات

س1: ما الذي تعنيه اللاحقة "K" في رقم الطراز، وهل هي قابلة للتبديل مع 1734-IB8؟

ج: تشير اللاحقة "K" إلى أن الوحدة قد اجتازت شهادة الامتثال لمناطق محددة. تتطابق معلماتها الكهربائية الأساسية وأداء القناة وتكوين البرامج مع الإصدار القياسي؛ فهي قابلة للتبديل مباشرة في الميدان دون الحاجة إلى تعديلات البرنامج.

س2: هل يمكن استخدام Allen Bradley 1734-IB8K لإعداد محطة إدخال/إخراج موزعة عن بعد؟

ج: نعم، مدعوم بالكامل. من خلال توصيل وحدة التحكم المركزية PLC بمحطة الإدخال/الإخراج الميدانية POINT عبر الكابلات الصناعية EtherNet/IP، يمكن تركيب 1734-IB8K بالقرب من المعدات لجمع الإشارات المنفصلة محليًا، مما يقلل بشكل كبير من تكاليف الأسلاك.

س3: ما هو استهلاك الطاقة للوحدة على اللوحة الإلكترونية المعززة؟

ج: عند تشغيلها بواسطة لوحة الكترونية معززة POINTBus (5V DC)، تتمتع الوحدة بتيار تشغيل يبلغ 75 مللي أمبير؛ يمكن استخدام هذا الرقم مباشرة عند حساب سعة الطاقة للمحطات متعددة الوحدات.

س 4: هل يلزم استبدال الوحدة بأكملها في حالة فشل قناة واحدة؟

ج: يمكن أن يؤدي فشل قناة واحدة إلى التأثير على أداء عزل الإشارة للمجموعة ويخلق مخاطر مثل حدوث دوائر قصيرة أو تداخل الإشارة. لا يوصى باستمرار التشغيل باستخدام قناة معيبة؛ يضمن استبدال الوحدة بوحدة جديدة استقرار النظام بأكمله على المدى الطويل.
