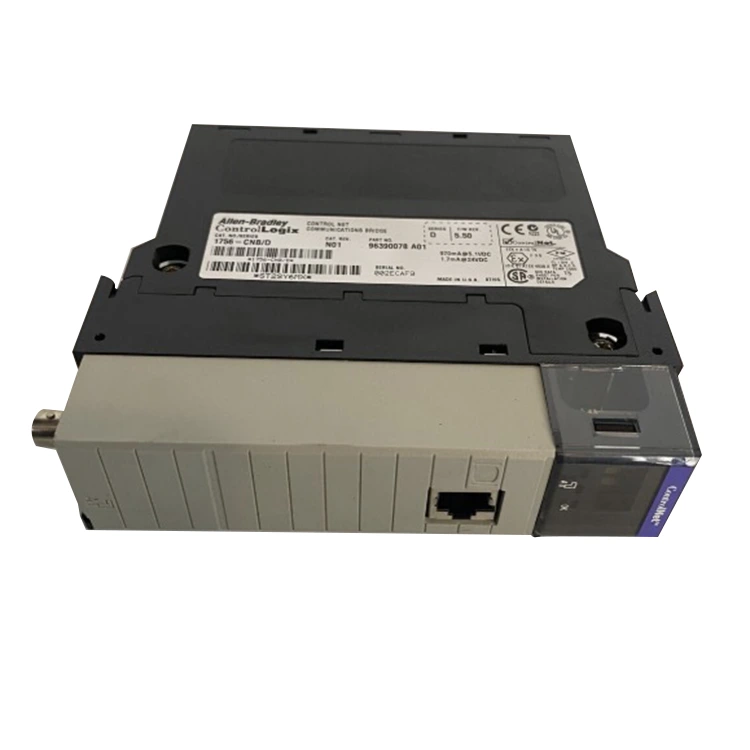

قدمت شركة Feimu Technology مؤخرًا وحدة أساسية لشركائها في مجال الأتمتة الصناعية في الخارج. كما يعلم كل من يستخدم PLCs من Rockwell، إذا كانت هناك حاجة لإنشاء اتصال سريع وموثوق للغاية بين حوامل مختلفة أو بين وحدة التحكم ووحدة الإدخال والإخراج عن بعد، فإن ناقل ControlNet يعد خيارًا جيدًا. وهذه الوحدة هي جوهر تحقيق ذلك. باعتبارنا موردًا محترفًا لقطع الغيار، نوصيك بهذا الجسر المتين والمستقر للغاية، وذلك لضمان أن جميع أجهزتك تعمل بطاعة في ناقل واحد وأن يكون نقل البيانات سلسًا وموثوقًا.
أداء Allen Bradley 1756-CNB قوي جدًا. إنه يتمتع بإنتاجية عالية للبيانات ويمكنه نقل إشارات التحكم والبيانات بمتطلبات زمنية عالية للغاية على نفس الناقل. سرعة الاتصال الخاصة به قابلة للتعديل ويمكن أن تتكيف مع 5M، وهو نقل فائق السرعة، أو سرعات أبطأ، بمرونة عالية. الأمر الأكثر طمأنينة هو يقينها. في شبكة ControlNet، يضمن ذلك بالتأكيد نقل البيانات خلال الوقت المحدد ولن تتأخر أبدًا مثل شبكة Ethernet العادية بسبب الازدحام، وهو أمر مهم للغاية للتحكم في السلامة.
|
سلسلة المنتجات |
ألين برادلي 1756-CNB |
|
نوع الاتصال |
وحدة الاتصالات ControlNet |
|
عدد المنافذ |
2 × منافذ BNC (يدعم التكرار) |
|
معدل الاتصالات |
5 ميجابت في الثانية |
|
العقد متصلة |
ما يصل إلى 99 عقدة |
|
تيار لوحة الكترونية معززة |
1.2 أمبير @ 5 فولت تيار مستمر |
|
درجة حرارة التشغيل |
0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
تحتوي العديد من أجزاء التفكيك المباعة على مفتاح العنوان الأحمر إما مفكوكًا أو عالقًا أو حتى يفتقر إلى غطاء الغبار. هنا، قبل الشحن، سنستخدم عوامل تنظيف احترافية لمسح الغلاف الخارجي نظيفًا، مما يضمن رؤية الملصقات بوضوح. علاوة على ذلك، سوف نقوم بفحص المفتاح الدوار بعناية للتأكد من إمكانية تشغيل كل موضع بدقة، مما يجعله مناسبًا لك بشكل خاص لتعيين عنوان العقدة في الموقع.
ControlNet هو بروتوكول شبكة حتمية. على عكس Ethernet القياسية، تضمن ControlNet تسليم البيانات خلال فترة زمنية محددة. يعد هذا أمرًا ضروريًا لتطبيقات التحكم بالسلامة والحركة.
الملامح الرئيسية لبرنامج ControlNet:
لماذا لا يزال ControlNet قيد الاستخدام:
يعد التخطيط السليم للشبكة أمرًا بالغ الأهمية لتشغيل ControlNet بشكل موثوق. استخدم هذه الإرشادات لتخطيط شبكتك.
| المعلمة | حد | نتيجة التجاوز |
|---|---|---|
| العقد لكل شبكة | 99 كحد أقصى | يزداد وقت تحديث الشبكة. قد تنتهي مهلة العقد. |
| طول الكابل لكل قطعة | 1000 متر (RG-6) | توهين الإشارة. أخطاء الاتصال. |
| أجهزة إعادة الإرسال لكل شبكة | 5 كحد أقصى | تأخير الإشارة. عدم استقرار الشبكة. |
| وقت تحديث الشبكة (NUT) | 2 مللي ثانية إلى 100 مللي ثانية | يقلل NUT القصير من عرض النطاق الترددي للبيانات المتاحة. يؤدي NUT الطويل إلى إبطاء استجابة التحكم. |
| الإنهاء | 2 مطلوب (كلا الطرفين) | انعكاسات الإشارة. فشل الاتصالات. |
أنواع الكابلات الموصى بها:
مثال على المشكلة الميدانية:استخدم أحد العملاء كابل RG-58 على شبكة ControlNet. كان لدى النظام أخطاء اتصال متقطعة. سوف تسقط الوحدات من الشبكة بشكل عشوائي. السبب: عدم تطابق مقاومة الكابل. الإصلاح: تم استبدال جميع الكابلات بـ RG-6. أنهى كلا الطرفين. استقرت الاتصالات على الفور.
يحتوي Allen Bradley 1756-CNB على إصدارات مختلفة من البرامج الثابتة. قد لا تعمل الإصدارات الأقدم مع برنامج RSLogix 5000 الأحدث. تحقق من توافق البرامج الثابتة قبل التثبيت.
| إصدار البرامج الثابتة | إصدار RSLogix 5000 المتوافق | ملحوظات |
|---|---|---|
| الإصدار 1.x | RSLogix 5000 v10 أو إصدار سابق | قديم جدا. قد لا تعمل مع الإصدارات الأحدث. |
| الإصدار 2.x | RSLogix 5000 v11 إلى v15 | توافق محدود. |
| الإصدار 3.x | RSLogix 5000 v16 إلى v19 | تستخدم على نطاق واسع. التوافق الجيد. |
| الإصدار 4.x | RSLogix 5000 v20 وما فوق | مُستَحسَن. أفضل التوافق مع البرامج الجديدة. |
ماذا يفعل Feimu قبل الشحن:
ملاحظة ترقية البرامج الثابتة:لا يمكن ترقية البرنامج الثابت 1756-CNB في الميدان. يتم حرقه في الوحدة في المصنع. الطريقة الوحيدة للحصول على إصدار أحدث هي شراء وحدة تحتوي على أحدث البرامج الثابتة. بإمكان Feimu المساعدة في تحديد الإصدار الصحيح لنظامك.
يحتوي 1756-CNB على مفتاحين دوارين على اللوحة الأمامية. هذه تعيين عنوان العقدة. يعد إعداد عنوان العقدة الصحيح أمرًا ضروريًا لتشغيل الشبكة.
إعداد عنوان العقدة:
الأخطاء الشائعة:
الممارسة الموصى بها:
يحتوي 1756-CNB على عدة مصابيح LED على اللوحة الأمامية. توفر هذه معلومات الحالة الفورية بدون محطة برمجة.
| قاد | حالة | معنى | فعل |
|---|---|---|---|
| PWR | أخضر | الوحدة تعمل بالطاقة وتعمل بشكل طبيعي. | لا حاجة لاتخاذ أي إجراء. |
| PWR | عن | لا توجد قوة للوحدة النمطية. | تحقق من قوة الهيكل. تأكد من إدراج هذه الوحدة. |
| نعم | أخضر | تشغيل الوحدة النمطية. لا أخطاء. | لا حاجة لاتخاذ أي إجراء. |
| نعم | أحمر | خطأ الوحدة النمطية. فشل الأجهزة أو خطأ في التكوين. | أعد إدخال الوحدة النمطية. إذا بقي اللون الأحمر، فاستبدل الوحدة. |
| نعم | وامض | الوحدة في وضع التكوين. | قم بتنزيل التكوين من RSLogix 5000. |
| سي أ | أخضر | القناة "أ" نشطة. اتصالات الشبكة موجودة. | لا حاجة لاتخاذ أي إجراء. |
| سي أ | أصفر | قناة تحذير الاتصالات. | تحقق من الكابل. تحقق من المنهي. تحقق من وجود ضوضاء. |
| سي أ | أحمر | قناة خطأ في الاتصال. | تحقق من اتصال الكابل. التحقق من الإنهاء. استبدل الكابل في حالة تلفه. |
| سي إتش ب | نفس CH A | حالة القناة ب. | نفس الإجراءات مثل CH A. |
من الشائع أن تكون وحدات Allen Bradley 1756-CNB مزيفة. استخدم هذه الشيكات للتحقق من صحتها.
إذا أظهرت الوحدة مؤشر LED باللون الأحمر OK بعد التكوين الصحيح، فاشتبه في وجود تزييف. اتصل بـ Feimu Technology مع الصور للتحقق.
تعمل تقنية Feimu من مدينة Jiangmen، مقاطعة Guangdong، الصين. تأسست الشركة في عام 2005 وزودت عملاءها بمكونات التشغيل الآلي في أكثر من 30 دولة.
معلومات الاتصال:
البريد الإلكتروني: sales@feimutech.com
واتساب: +86 13358323579
موقع الكتروني: www.feimuplc.com
وقت الاستجابة: خلال 24 ساعة. يتم الرد على الأسئلة الفنية عادةً خلال 12 ساعة. قم بتضمين الرقم التسلسلي للوحدة وإصدار البرنامج الثابت عند الاتصال.
