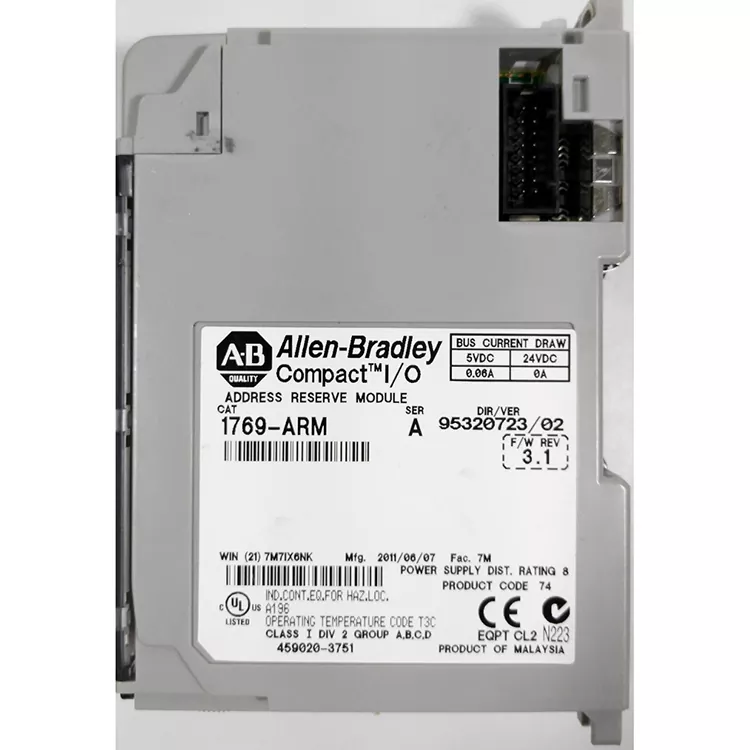

يتم استخدام Allen Bradley 1769 ARM لقفل عنوان فتحة الإدخال/الإخراج للحامل، مما يضمن عدم الحاجة إلى تعديل تكوين البرنامج عند استبدال الأجهزة أو توسيعها. يتم استخدامه على نطاق واسع في معالجة المياه في الخارج، والتعبئة، وتصنيع المعدات مع المخزون. باعتبارها موردًا محترفًا للأسواق الخارجية، تقوم Feimu Technology بإجراء اختبار تحديد لوحة الكترونية معززة واختبار الاتصال لجميع المنتجات الواردة، وفحص تقادم الاتصال، والسلع المجددة والإصلاحية، ويمكن تركيب البضائع واستخدامها مباشرة، مما يلبي احتياجات الاستبدال السريع للمصانع الخارجية.

المزايا الأساسية

احتفظ بموقع عنوان الإدخال/الإخراج: في وحدات الإدخال/الإخراج الفعلية غير مثبتة مؤقتًا للحفاظ على بنية عنوان النظام.

تمديد نظام مريح: في وقت متأخر لزيادة وحدة الإدخال/الإخراج، يمكن أن يقلل من تأثيرات إعادة التوزيع.

سهولة الصيانة: مناسبة للموقع الصناعي للوحدة التي تمت إزالتها أو استبدالها بشكل مؤقت.

تحسين التوافق: يساعد برنامج التحكم الموجود في الحفاظ على بنية عنوان الإدخال/الإخراج.

الهيكل الداخلي

باعتباره محول DeviceNet، يتكون Allen Bradley 1769 ADN بشكل أساسي من واجهات الاتصال ودوائر التحكم في المعالجة وواجهات ناقل الإدخال/الإخراج وإمدادات الطاقة ودوائر الحماية. تعمل جميع الأجزاء معًا لإكمال تبادل البيانات بين شبكة DeviceNet ونظام الإدخال/الإخراج المضغوط 1769.

عملية العمل:

شبكة DeviceNet ← واجهة الاتصال ← دائرة البروتوكول/التحكم ← ناقل الإدخال/الإخراج 1769 ← وحدة الإدخال/الإخراج ← المعدات الميدانية

المعلمات الهامة

التعليمات

س1. هل يمكن استبداله مباشرة بوحدة إدخال/إخراج عادية؟

لا، لا يمكن استبداله ببساطة. تتمثل وظيفة Allen Bradley 1769 ARM في الاحتفاظ بالعناوين، وهو ما يختلف عن وظائف وحدات الإدخال/الإخراج الرقمية والتناظرية.

س2. هل يمكن لبرنامج PLC أن يؤدي؟

لا أستطيع. إنها ليست وحدة معالجة مركزية، ولكنها تستخدم لإدارة عنوان الإدخال/الإخراج وتكوين نظام الوحدة المساعدة.

س3. في الواقع قناة الإدخال/الإخراج؟

لا، وظيفته الرئيسية هي الاحتفاظ بموقع العنوان ولا يوفر إدخال/إخراج رقمي أو تناظري فعلي.

س 4. متى تحتاج إلى استخدام؟

يمكن استخدام هذه الوحدة عندما يحتاج النظام إلى حجز موقع عنوان الإدخال/الإخراج 1769 مؤقتًا أو يخطط لإضافة وحدات الإدخال/الإخراج الفعلية لاحقًا.

س5. هل تحتاج إلى تكوين الإدخال/الإخراج بعد التثبيت؟

يجب أن يتم ضبطه وفقًا لاحتياجات نظام CompactLogix المحدد وتكوين وحدة التحكم، ويمكنه تحديد وحدة التحكم وتأكيدها بشكل صحيح في بنية النظام.

عملية التفتيش

1. فحص المظهر → تحقق مما إذا كانت القشرة والواجهات والمسامير والملصقات في حالة جيدة.

2. فحص النموذج → تأكد من أن طراز اللوحة والسلسلة والمعلومات الأخرى متوافقة مع الطلب.

3. اختبار الطاقة → التحقق من ضوء المؤشر وحالة تشغيل الوحدة.

4. اختبار الاتصال → قم بالوصول إلى شبكة DeviceNet للتأكد من أن الاتصال وتبادل بيانات الإدخال / الإخراج طبيعي.

5. التحقق من البرنامج ← استخدم برنامج Rockwell للتحقق من تعريف الجهاز وحالته الخاطئة.

6. سجل النتائج → التقط صورًا للكائن المادي ولوحة الاسم وعملية الاختبار، وقم بتكوين سجل الفحص وحزم البضائع للتسليم.

مجالات التطبيق

خط الإنتاج التلقائي: يتم وضعه جانبًا في موقع توسيع الإدخال/الإخراج المستقبلي، مما يسهل زيادة أجهزة الاستشعار والمحركات لاحقًا.

معدات التعبئة والتغليف: معدات في مرحلة تصميم عنوان الإدخال/الإخراج المحجوز، متأخرة لتقليل ترقيات الأجهزة لتأثير برنامج التحكم.

نظام نقل المواد: حجز مواضع الوحدة للإضافة اللاحقة لنقاط الكشف أو محولات التردد أو المحركات.

ترقية المعدات الميكانيكية: قم بإزالة الوحدات القديمة أو افتقار الوحدات البديلة مؤقتًا، والحفاظ على بنية عنوان الإدخال/الإخراج الأصلي.

أنظمة التحكم CompactLogix الكبيرة: تُستخدم لتخطيط الإدخال/الإخراج الموحد لتسهيل توسيع المعدات وصيانتها.

حالات العملاء والتقييمات

إحدى الشركات المصنعة لمعدات معالجة المياه في الخارج، تعرضت وحدة 1769 ARM التي تم تكوينها بواسطة المصنع الأصلي للتلف، وتم تغيير عناوين الإدخال/الإخراج بعد الإزالة، مما تسبب في إنذار الجهاز بشكل مستمر. لقد قاموا بشراء الوحدة الأصلية التي تم اختبارها وقياسها من Feimu Technology، وأكملوا التسليم عبر الحدود، وتمت استعادة تعيين الإدخال/الإخراج، مما أدى إلى إزالة إنذار المعدات.

العميل: من الصعب شراء وحدة الاحتفاظ بالعنوان هذه. لقد خضعت البضائع لاختبار كامل ولا تتطلب تعديل البرنامج لحل أخطاء تعيين الإدخال/الإخراج لدينا.

لماذا تختارنا؟

التركيز على التوريد العالمي لقطع الغيار النادرة لسلسلة Rockwell Compact I/O، والتحكم الصارم في مصادر التوريد، ومنع تدفق المنتجات المقلدة والمجددة. يأتي كل منتج مع سجل اختبار ويدعم الخدمات اللوجستية الدولية متعددة القنوات. يمكن إقرانه بمجموعة كاملة من المستندات الجمركية للتجارة الخارجية. على دراية بسيناريوهات صيانة المعدات في الخارج، يمكنه تقديم إجابات فنية أساسية لمساعدة العملاء في الخارج على حل الأخطاء غير الطبيعية في عنوان الفتحة بسرعة وتقليل وقت توقف المعدات.

عملية التثبيت

1. تأكيد النظام: تأكد من أن Allen Bradley 1769 ARM متوافق مع نظام الإدخال/الإخراج CompactLogix 1769.

2. إيقاف تشغيل النظام: قم بإيقاف تشغيل طاقة وحدة التحكم ونظام الإدخال/الإخراج.

3. تحديد موضع التثبيت: وفقًا لتخطيط عنوان الإدخال/الإخراج الأصلي، سيتم تثبيت 1769 - ARM في الموضع المحدد.

4. تركيب الوحدة: على موصل الحافلة 1769 ووحدة الدفع وقفل المؤسسات الثابتة.

5. تحقق من الاتصال، وتأكد من توصيل الوحدة ووحدات 1769 المجاورة بإحكام.

6. تشغيل النظام: قم باستعادة مصدر الطاقة وتحقق من وحدة التحكم وحالة الإدخال/الإخراج.

7. التحقق من التكوين: استخدم برنامج Rockwell المقابل للتحقق من بنية الإدخال / الإخراج وتكوين العنوان لتأكيد التشغيل العادي للنظام.

خدمة الحياة

ينتمي Allen Bradley 1769 ARM إلى سلسلة CompactLogix 1769 من وحدات التحكم الصناعية، والتي تستخدم بشكل أساسي للاحتفاظ بعنوان الإدخال/الإخراج، وهي مصممة للتشغيل على المدى الطويل في بيئات الأتمتة الصناعية. يتأثر عمر الخدمة الفعلي بظروف العمل، وظروف التثبيت، وحالات الصيانة.

عمر التصميم: باستخدام تصميم الإلكترونيات الصناعية، فهو مناسب للتشغيل المستمر لنظام التحكم الآلي.

دورة الخدمة النموذجية: في ظل ظروف درجة الحرارة والرطوبة والبيئة الكهربائية المستقرة، يمكنها دعم التشغيل المستمر لسنوات عديدة.

العوامل المؤثرة على الحياة:

التحكم في درجة الحرارة الداخلية للخزانة وظروف تبديد الحرارة

بيئة الغاز المتربة والرطبة والتآكل

استقرار إمدادات الطاقة والصدمة الكهربائية

وحدة للتثبيت والصيانة
