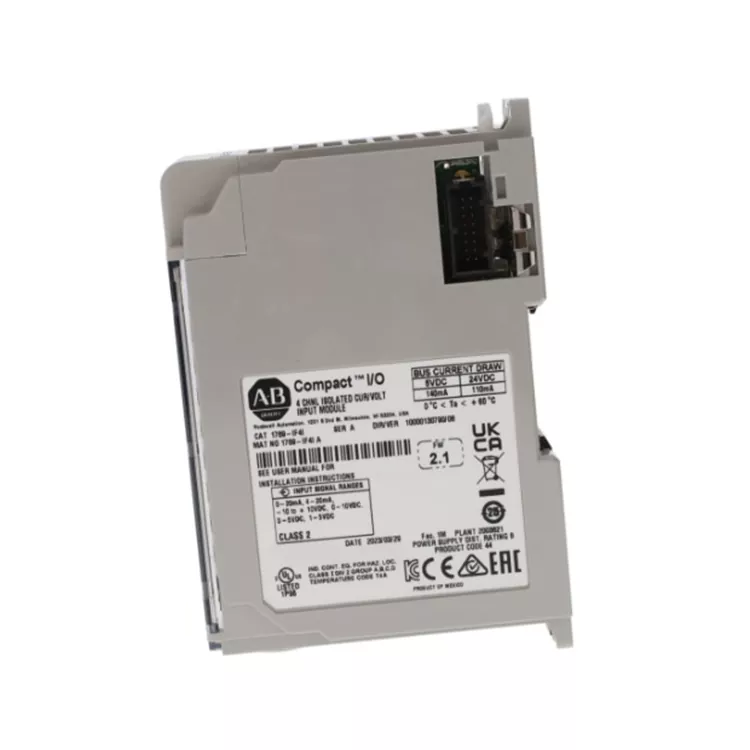

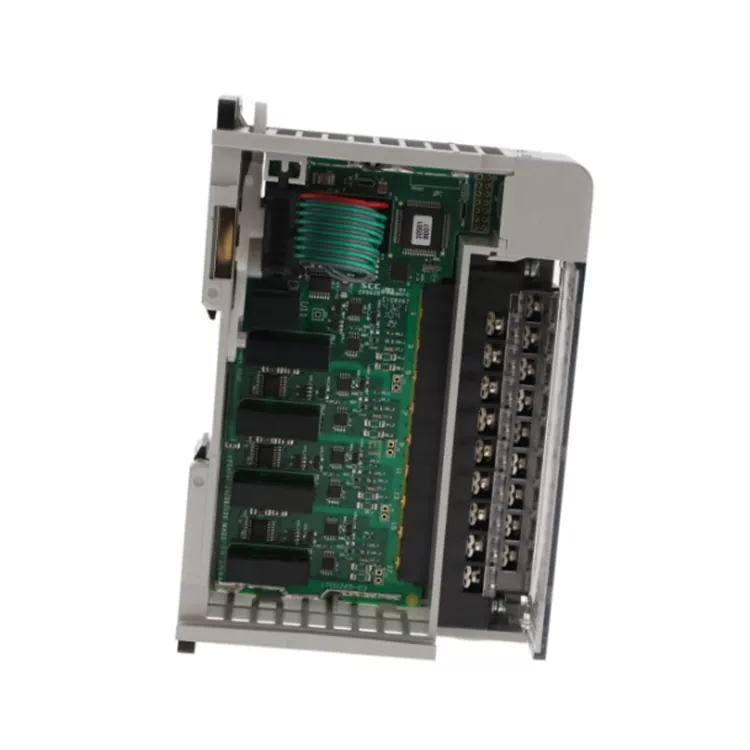

ألين برادلي 1769 IF4I

Allen Bradley 1769 IF4I هو وحدة إدخال تناظرية من النوع الحالي ذات 4 قنوات تستقبل إشارات مستشعر 4-20 مللي أمبير. يتم استخدامه بشكل أساسي لجمع إشارات مستوى السائل والضغط والتدفق، ويتم نشره على نطاق واسع في معالجة المياه في الخارج، والمواد الكيميائية، وتصنيع معدات التشغيل الآلي القديمة. تقوم Feimu Technology، باعتبارها موردًا محترفًا يستهدف الأسواق الخارجية، بإجراء اختبارات دقة أخذ العينات على كل قناة من الوحدة، وإجراء الكشف عبر الإنترنت عن ناقل اللوحة الإلكترونية المعززة، وفحص المنتجات المعيبة مع انحراف القناة وتلك التي تتطلب صيانة أو تجديد، وتمكين الاستبدال المباشر عند الوصول لتلبية احتياجات الإصلاح العاجلة للمصانع الخارجية.

عملية التثبيت:

1. تأكيد النظام

تأكد من توافق Allen Bradley 1769 IF4I مع نظام التحكم CompactLogix 1769 ومتطلبات تكوين الإدخال/الإخراج.

2. افصل مصدر الطاقة

قم بإيقاف تشغيل مصدر الطاقة ونظام PLC ونظام الإدخال/الإخراج لتجنب تلف معدات التركيبات الكهربائية.

3. تحديد موقع التثبيت

وفقًا لتخطيط نظام التحكم، يتم تثبيت الوحدة في الموقع الموجود على مجموعة وحدات الإدخال/الإخراج 1769.

4. تم تثبيت الوحدة

قم بمحاذاة موصل الناقل 1769، وأدخل الوحدة في الوحدة المجاورة وأغلق الإبزيم للتأكد من أن الاتصال آمن.

5. أسلاك الإشارة

قم بتوصيل المشهد وفقًا لتعريف الإشارة الحالية للمحطة 4 ~ 20 مللي أمبير/0 ~ 20 مللي أمبير، وأكد أن القطبية والتأريض التدريعي صحيح.

6. تكوين البرنامج

أضف 1769 IF4I إلى RSLogix 5000 / Studio 5000 وقم بتعيين نطاق الإدخال ومعلمات القناة وإعدادات التصفية.

7. تشغيل النظام

قم باستعادة مصدر الطاقة، وتحقق من أضواء مؤشر الحالة الخاصة بالوحدة والمعلومات التشخيصية لوحدة التحكم.

8. فحص الإشارة

قراءة القيمة للإشارة الحالية للإدخال القياسي، والتأكد من أن PLC يتوافق مع الإدخال الفعلي، والانتهاء من التصحيح.

المزايا الأساسية

اكتساب تناظري عالي الدقة: يدعم الإشارات الحالية الصناعية الشائعة الاستخدام 4 ~ 20 مللي أمبير، ويحسن ثبات القياس.

4 قنوات مدخلات مستقلة: تلبي متطلبات مراقبة الأجهزة المتعددة والمعلمات المتعددة في نفس الوقت.

قدرة قوية ضد التداخل: مناسبة للبيئة الكهربائية المعقدة في المواقع الصناعية.

التكوين المرن: دعم إعدادات نطاق الإدخال المختلفة لتسهيل تكامل النظام.

اتصال سلس من CompactLogix: تم تركيبه مباشرة على أنظمة الإدخال/الإخراج 1769، مما يقلل من تعقيد الأسلاك.

المعلمات الرئيسية

لماذا تختارنا؟

تقوم شركة Feimu Technology بتزويد السوق العالمية بقطع غيار التحكم الصناعي النادرة التي أوقفتها شركة Rockwell. فهو يختار بدقة مصادر الإمداد لوحدات الكمية التناظرية الحالية لـ Allen Bradley 1769 IF4I، مع التخلص من الوحدات المجددة والمُصلحة التي بها توهين في أخذ العينات أو عيوب في القناة. قبل إرسال كل وحدة، يتم إكمال جميع فحوصات دقة القناة واختبارات استقرار اللوحة الإلكترونية المعززة لتجنب الأخطاء الخفية مثل انحراف القراءة والجمع غير الطبيعي. يتم توفير سجلات الاختبار كاملة. وهو يدعم الحلول اللوجستية الدولية المختلفة ويمكنه توفير مجموعة كاملة من المستندات الجمركية للتجارة الخارجية. نظرًا لدرايته بصعوبات الصيانة التي تواجهها أجهزة الإدخال/الإخراج المدمجة القديمة في الخارج، يمكنه تقديم المساعدة الفنية الأساسية للتعامل مع المشكلات في الموقع المتعلقة بتجميع الكميات التناظرية وتقليل خسائر الإنتاج الناجمة عن فترات التوقف غير المخطط لها.

التعليمات

س1. ما هي الأجهزة التي يمكن توصيلها؟

أجهزة إرسال الضغط

عدادات التدفق

أجهزة استشعار المستوى

أجهزة إرسال درجة الحرارة؛

أجهزة الكشف الصناعية والأجهزة الأخرى التي تخرج الإشارات الحالية.

س2. ما هي أسباب القراءة غير الطبيعية لإشارات 4-20 مللي أمبير؟

الاتصال العكسي لخط الإشارة.

إمدادات الطاقة غير الطبيعية للمستشعر.

تكوين غير صحيح لنطاق الإدخال؛

محطات اتصال فضفاضة.

التداخل الكهرومغناطيسي.

س3. كيفية التعامل إذا لم يتمكن PLC من التعرف؟

التحقق من تثبيت الوحدة بشكل صحيح؛

تأكد من أن اتصال الحافلة 1769 طبيعي؛

تحقق من تكوين Studio 5000 / RSLogix 5000؛

عرض معلومات خطأ وحدة التحكم.

س 4. كيفية تحسين دقة القياس؟

استخدم مصدر إشارة ثابت 4-20 مللي أمبير؛

ضبط نطاق الإدخال بشكل صحيح؛

استخدم الكابلات المحمية؛

القيام بعمل جيد في التأريض في الموقع؛

اضبط معلمات التصفية وفقًا لمتطلبات الموقع.

س5. هل يلزم توفير مصدر طاقة منفصل؟

يتم تشغيل الوحدة بواسطة لوحة الكترونية معززة لنظام CompactLogix 1769. يجب توفير الإشارات التناظرية في الموقع بواسطة معدات خارجية.

مجالات التطبيق

1. نظام التحكم في العمليات

جمع إشارات الضغط والتدفق والمستوى؛

مراقبة عملية الإنتاج في الوقت الحقيقي.

2. خط الإنتاج الآلي

مجموعة من إشارات ردود الفعل الاستشعار.

يستخدم للكشف عن حالة المعدات والتحكم في الحلقة المغلقة.

3. معالجة المياه وصناعة الطاقة

مراقبة الضغط والتدفق والمعلمات الكهربائية.

تحقيق الإدارة الآلية.

4. المعدات الميكانيكية

جمع إشارات محول درجة الحرارة والضغط؛

يستخدم لتحليل حالة تشغيل المعدات.

5. مشروع التجديد الصناعي

استبدال وحدات الإدخال التناظرية القديمة؛

تحسين القدرة على الحصول على البيانات لنظام CompactLogix.

حالات العملاء والمراجعات

أظهرت وحدة أخذ العينات ألين برادلي 1769 IF4I التابعة لمحطة مياه كيميائية خارجية انحرافات، وقراءة غير مستقرة لبيانات التدفق والمستوى، وعدم القدرة على تنفيذ تنظيم العملية بشكل طبيعي. قام العميل بشراء الوحدة الأصلية المؤهلة من شركة Faimu Technology، وأكمل التسليم والاستبدال عبر الحدود. عادت عينات كل قناة إلى الدقة والثبات، واستأنفت المعدات الإنتاج الطبيعي.

مراجعة العملاء: من الصعب جدًا العثور على وحدة كمية تناظرية حالية ذات نوعية جيدة. بعد استلامه، قمنا بتثبيته واستخدامه مباشرة، مما ساعدنا في حل مشكلة أخذ عينات البيانات غير الدقيقة.
