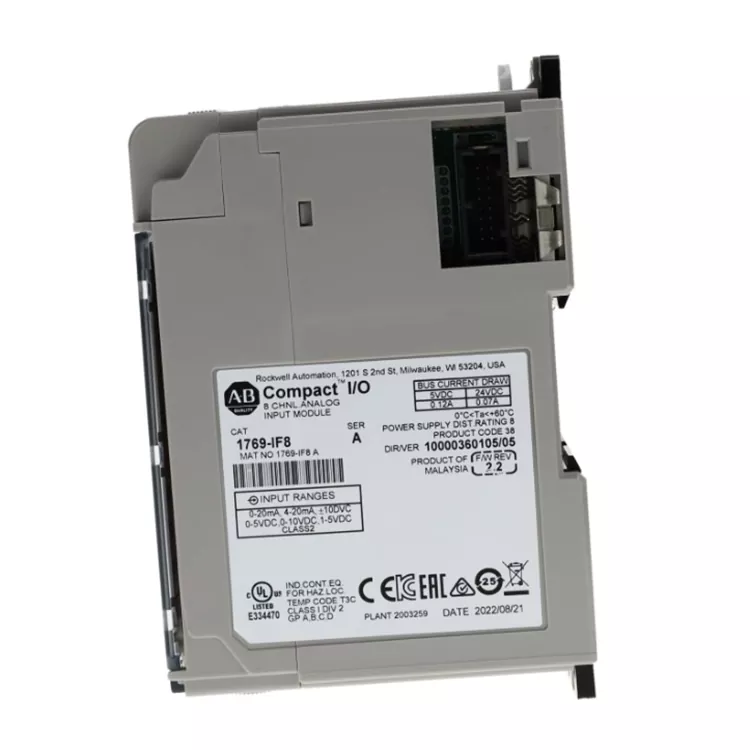

Allen Bradley 1769 IF8 هو وحدة إدخال تناظرية متوافقة مع الجهد/التيار ذات 8 قنوات. يمكن توصيله بأجهزة إرسال مختلفة مثل أجهزة استشعار الضغط والمستوى والتدفق. وهو يدعم كلا من أوضاع الأسلاك التفاضلية والمفردة. يتم استخدامه على نطاق واسع في معالجة المياه في الخارج، والصناعات الكيميائية، وخطوط أتمتة التصنيع. باعتبارها موردًا محترفًا يستهدف الأسواق الخارجية، تقوم Feimu Technology بإجراء دقة أخذ العينات والكشف عبر الإنترنت عن الناقل المعزز لكل قناة من الوحدة عند الدخول. يقوم بفحص المنتجات المعيبة مع انحراف الإشارة وتلك التي تحتاج إلى إصلاح أو تجديد. بمجرد استلام هذه المنتجات، يمكن تركيبها واستبدالها مباشرة، مما يلبي احتياجات الإصلاح العاجلة للمصانع الخارجية.
|
المعلمة |
مواصفة |
|
نموذج |
1769 IF8 |
|
مسلسل |
كومباكتلوجيكس 1769 |
|
نوع المنتج |
وحدة الإدخال التناظرية/الجهد الحالي |
|
عدد المدخلات |
8 قنوات |
|
نوع الإدخال |
مدخل تناظري أحادي الطرف/تفاضلي |
|
نطاق الإدخال |
± 10 فولت تيار مستمر، 0 ~ 10 فولت تيار مستمر، 0 ~ 5 فولت تيار مستمر، 1 ~ 5 فولت تيار مستمر، 0 ~ 20 مللي أمبير، 4 ~ 20 مللي أمبير |
|
دقة |
16 بت |
|
تحويل أ/د |
محول سيجما-دلتا A/D |
|
قنوات الإدخال |
قنوات قابلة للتكوين بشكل فردي |
|
نظام الإدخال/الإخراج |
1769 الإدخال/الإخراج المضغوط |
|
عزل |
المدخلات غير المعزولة (بين القنوات واللوحة الإلكترونية المعززة) |
|
تثبيت |
DIN السكك الحديدية أو لوحة جبل |
|
تواصل |
من خلال 1769 حافلة الإدخال/الإخراج المدمجة |
|
استهلاك الطاقة |
تقريبا. 120 مللي أمبير عند 5.1 فولت تيار مستمر |
Allen Bradley 1769 IF8 هو وحدة إدخال تناظرية من الدرجة الصناعية من سلسلة CompactLogix 1769. إنه مصمم بمكونات إلكترونية صناعية ومناسب لبيئات التحكم الآلي مع التشغيل المستمر طويل الأمد.
مدة الخدمة النموذجية: حوالي 10 سنوات أو أكثر
في ظل الظروف التي تتوافق فيها درجة الحرارة، وإمدادات الطاقة، وبيئة التثبيت مع المتطلبات، يمكن أن تعمل بشكل مستقر لفترة طويلة.
الحياة الفعلية تعتمد على البيئة والحفاظ على ظروف الموقع.
العوامل الرئيسية التي تؤثر على طول العمر
درجة حرارة العمل: تشغيل درجة حرارة عالية على المدى الطويل سوف يسرع من شيخوخة المكونات الإلكترونية؛
جودة الطاقة، وتقلب الجهد، والزيادة قد تؤثر على عمر الوحدة؛
الظروف البيئية: الغبار والرطوبة والغازات المسببة للتآكل سوف تقلل من الموثوقية؛
جودة الإشارة: قد يتسبب التداخل الكهرومغناطيسي القوي في تأثر دائرة الإدخال لفترة طويلة؛
التركيب والصيانة: يمكن أن تؤدي الأسلاك المناسبة والفحص المنتظم إلى إطالة عمر الخدمة.
اكتساب تناظري ذو 8 قنوات: يمكن مراقبة الإشارة التناظرية متعددة المجالات في نفس الوقت، وتحسين كفاءة تكامل النظام.
متوافق مع الجهد الكهربي/التيار: يدعم مجموعة متنوعة من الإشارات القياسية الصناعية، نطاق تطبيق واسع.
تحويل عالي الدقة: تم اعتماد تقنية تحويل Sigma-Delta A/D لتحسين استقرار البيانات.
قدرة قوية ضد التداخل، مناسبة للتشغيل الصناعي المستمر في ظل بيئة معقدة.
التكامل السلس لـ CompactLogix: يتم التثبيت مباشرة على نظام الإدخال/الإخراج 1769 لسهولة التوسع والصيانة.
توفر شركة Feimu Technology قطع غيار التحكم الصناعي النادرة التي تم إيقافها من شركة Rockwell عالميًا. فهو يفحص بشكل صارم مصادر الإمداد للوحدة التناظرية متعددة القنوات Allen Bradley 1769 IF8 ويزيل الوحدات التي تم تجديدها وإصلاحها مع توهين الدقة والأخطاء المخفية في القنوات.
قبل إرسال كل وحدة، يتم إكمال جميع فحوصات دقة القناة واختبارات استقرار اللوحة الإلكترونية المعززة لتجنب الأخطاء الخفية مثل انحراف القراءة والجمع غير الدقيق. يتم توفير سجلات الاختبار كاملة. وهو يدعم الحلول اللوجستية الدولية المختلفة ويمكنه توفير مجموعة كاملة من المستندات الجمركية للتجارة الخارجية.
نظرًا لدرايته بصعوبات الصيانة التي تواجهها أجهزة الإدخال/الإخراج المدمجة القديمة في الخارج، يمكنه تقديم المساعدة الفنية الأساسية للتعامل مع المشكلات في الموقع المتعلقة بتجميع الكميات التناظرية وتقليل خسائر الإنتاج الناجمة عن فترات التوقف غير المخطط لها.
خطوط الإشارة التناظرية لا تحجب؛
الأرض السيئة؛
نطاق الإدخال غير صحيح؛
تقلب إخراج الاستشعار.
بواسطة محول التردد، والمحرك وغيرها من المعدات التداخل الكهرومغناطيسي.
تحقق من تكوين نطاق إشارة الإدخال
تأكيد مواصفات إخراج الاستشعار؛
التحقق من معلمات قياس القناة؛
تم إجراء اختبارات المعايرة باستخدام مصادر الإشارة القياسية.
التحقق من تثبيت الوحدة بشكل صحيح؛
1769 اتصال الحافلة طبيعي؛
تحقق من الوحدة في تكوين Studio 5000 / RSLogix 5000؛
عرض رمز فشل وحدة التحكم.
يتم تشغيل الوحدة بواسطة لوحة الكترونية معززة CompactLogix 1769، وتوفر إشارات الإدخال التناظرية في الموقع الطاقة المقابلة وفقًا لنوع الجهاز المتصل.
استخدام مصدر إشارة مستقر.
ضبط نطاق الإدخال بشكل صحيح؛
تكوين معلمات التصفية بشكل عقلاني؛
استخدم الكابلات المحمية؛
التأكد من تأريض الإشارة.
كانت وحدة 1769 IF8 الخاصة بأحد مصانع الكيماويات الخارجية تحتوي على قفزات في قراءة القنوات وكانت بيانات أجهزة الإرسال المتعددة غير مستقرة، مما منع التحكم العادي في العملية. شراء لاختبار الوحدة الأصلية للعلوم والتكنولوجيا، استبدال عبر الحدود وصول البضائع كاملة، جميع دقة استرداد عينة القناة مستقرة، وعودة المعدات إلى الإنتاج الطبيعي.
تقييم العملاء: وحدة تناظرية متعددة القنوات، من الصعب العثور على لون سليم تم استلامه مثبتًا مباشرة، يساعدنا على حل هذه المشكلة الشائكة.

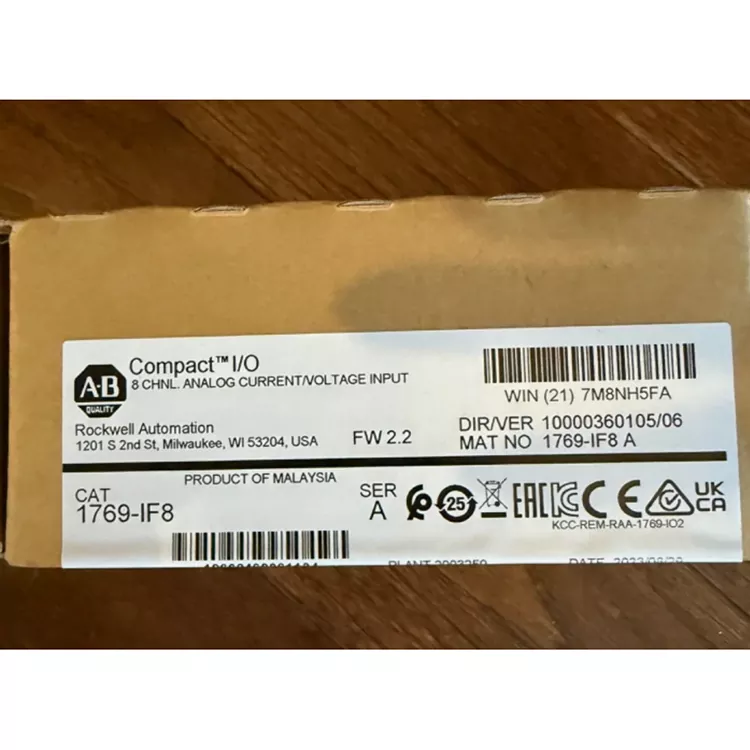

1. فحص الملصق: تأكيد النموذج، وتحديد Allen Bradley 1769 IF8، ومسح رقم المنتج وسلامة معلومات الدفعة.
2. الفحص: التحقق من غلاف الوحدة، والمحطة، وإبزيم البطاقة، والواجهات في حالة جيدة، دون إصلاح أو تلف أو تجديد.
3. فحص الواجهة: تحقق مما إذا كانت واجهة الناقل 1769 ومحطة الإدخال التناظرية طبيعية، ولا يوجد أكسدة أو انحناء أو تلف.
4. فحص المعلمة: تأكد من نوع الإدخال ورقم 8 قنوات ونطاق جهد الإدخال/مواصفات التيار وفقًا للبيانات الرسمية.
5. اختبار الكمبيوتر: التثبيت على نظام CompactLogix، والتأكد من قدرة وحدة التحكم على تحديد الوحدة، واختبار الإشارة التناظرية للقراءة.
6. حفظ السجلات: حفظ الصور المادية والعلامات والصور وسجلات التفتيش ونتائج الاختبار وتتبع المتابعة المريحة.
