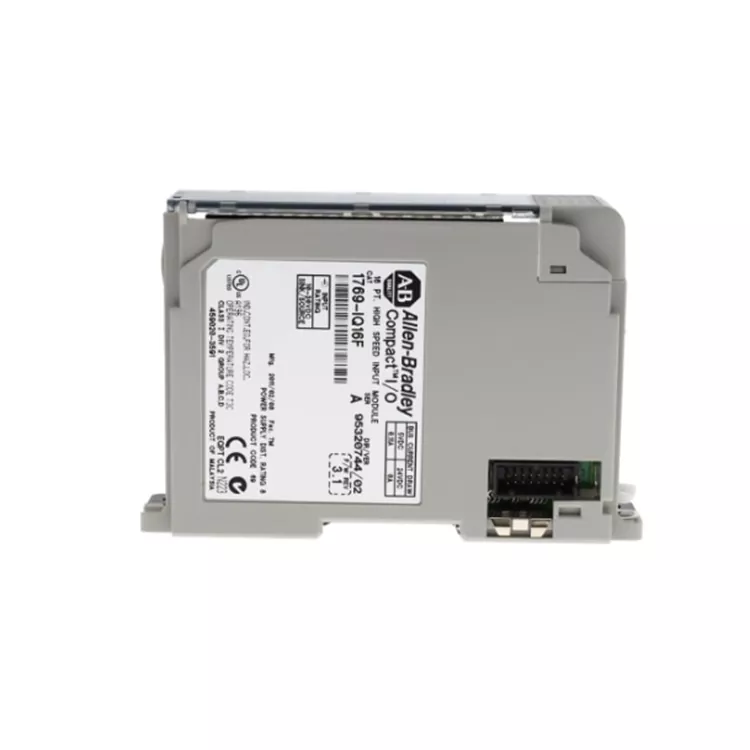

ألين برادلي 1769 IQ16F

Allen Bradley 1769 IQ16F عبارة عن وحدة إدخال رقمية عالية السرعة ذات 16 قناة تعمل بالتيار المستمر، مع التركيز على الحصول على الإشارة عالية السرعة. إنه يلتقط بدقة الإشارات عالية التردد مثل مفاتيح القرب، والمفاتيح الكهروضوئية، والنبضات عالية السرعة، وهو متوافق على نطاق واسع مع معدات خط الإنتاج الموجودة في صناعات التغليف والنقل ومعالجة الأتمتة في الخارج. تشارك شركة Feimu Technology بعمق في مجال التحكم الصناعي في التجارة الخارجية، وهي مورد عالمي موثوق لقطع الغيار.

تخضع جميع الوحدات الواردة لأخذ عينات قياس السرعة عبر القناة + اكتشاف التقادم عبر الإنترنت للحافلة المعززة، والذي يقوم بفحص صارم للاستجابة غير الطبيعية والخسارة المخفية ومشاكل الصيانة والتجديد، ويمكن استبدالها مباشرة دون تصحيح الأخطاء عند الوصول، وهو ما يلبي تمامًا احتياجات الاستئناف السريع للإنتاج والصيانة العاجلة للمصانع الخارجية.

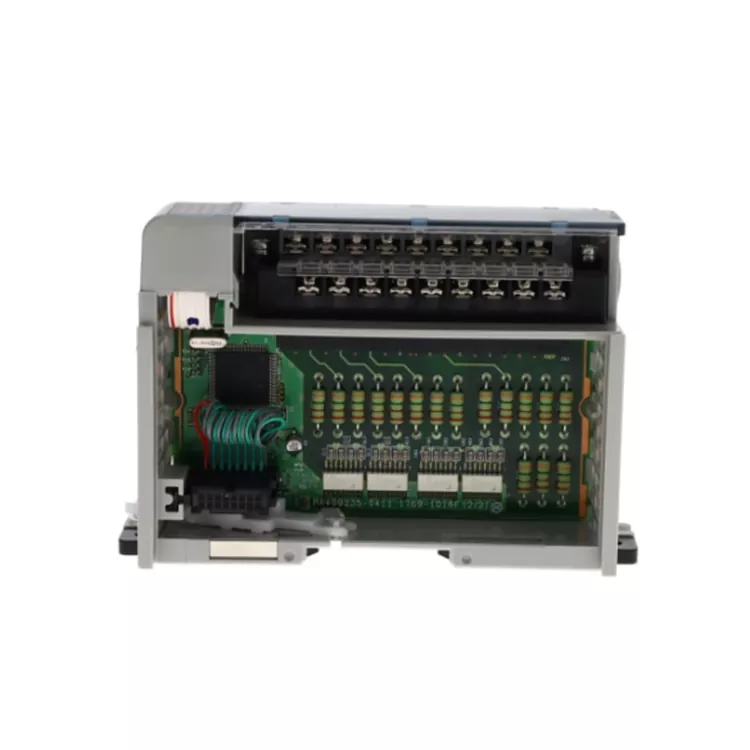

الهيكل الداخلي

يعد Allen Bradley 1769 IQ16F وحدة إدخال رقمية عالية السرعة من سلسلة CompactLogix 1769. داخليًا، يعتمد هيكل الحصول على المدخلات عالية السرعة + عزل الإشارة + معالجة البيانات + اتصال الناقل. يتم استخدامه لقراءة إشارات التبديل 24V DC بسرعة في الميدان.

يتكون من المكونات التالية:

واجهة طرفية الإدخال، دائرة حماية الإدخال، دائرة العزل الكهروضوئية، وحدة معالجة الإشارات عالية السرعة، وحدة التحكم في المعالجات الدقيقة، واجهة اتصالات الحافلة 1769، دائرة إدارة الطاقة.

إشارة إدخال تيار مستمر 24 فولت ← واجهة محطة الإدخال ← دائرة الحماية/الترشيح ← دائرة العزل الكهروضوئية ← وحدة معالجة الإشارات عالية السرعة ← وحدة معالجة البيانات ← واجهة الناقل 1769 ← وحدة التحكم CompactLogix

الميزة الأساسية

قدرة استجابة عالية السرعة: مناسبة لإشارات الإدخال المتغيرة بسرعة، مما يعزز سرعة استجابة التحكم في المعدات.

مدخل عالي الكثافة مكون من 16 نقطة: تدعم وحدة واحدة مجموعة إشارات DC المتعددة، مما يوفر مساحة خزانة التحكم.

تصميم الموثوقية الصناعية: يتكيف مع بيئة التشغيل طويلة المدى للمواقع الآلية.

متوافق مع نظام CompactLogix: مدمج مباشرة مع منصة التحكم 1769.

سهولة الصيانة: هيكل معياري، تركيب واستبدال بسيط.

المعلمات الهامة

لماذا تختارنا؟

عندما يقوم معظم الموردين في السوق بإجراء فرز بسيط للمظهر فقط، قامت Feimu Technology، باعتبارها المورد العالمي لقطع غيار AB المتوقفة، بوضع معايير اختبار حصرية لوحدات الإدخال عالية السرعة مثل Allen Bradley 1769 IQ16F.

نحن نتخلص من الأجزاء التي تم تجديدها وإصلاحها والتي بها قنوات تقادم أو استجابات غير طبيعية. قبل أن تغادر كل وحدة المستودع، يتم الانتهاء من التحقق من ناقل اللوحة الإلكترونية المعززة. يتم إجراء اختبار 16 قناة نقطة تلو الأخرى عند التشغيل، ويتم تجنب المخاطر المتكررة المحتملة في الموقع مثل إغفال الإشارة وتأخر الاستجابة مقدمًا. يتم توفير سجلات الاختبار الكاملة مع البضائع.

وهو متوافق مع عمليات شراء المشاريع الخارجية، ويدعم قنوات النقل الدولية المتعددة، ويمكن أن يوفر مجموعة كاملة من المستندات الجمركية. من خلال المشاركة العميقة في صيانة أنظمة الإدخال/الإخراج المدمجة القديمة، يمكنها توفير مراجع فنية أساسية لمساعدة العملاء على التعامل بسرعة مع حالات فشل الحصول على الإشارة وتقليل خسائر التوقف غير المخطط لها إلى أقصى حد.

مجالات التطبيق

1. خط الإنتاج الآلي

2. آلات التعبئة والتغليف

3. الروبوتات ومعدات التجميع

4. نظام النقل

5. الأدوات الآلية

حالة العملاء والتقييم

كان لدى أحد مصانع خطوط تجميع التغليف الخارجية استجابة غير طبيعية في بعض قنوات وحدة 1769 IQ16F. لم يتم جمع الإشارات عالية السرعة بشكل صحيح، وكثيرًا ما أبلغ خط الإنتاج عن أخطاء. اشترى العميل الوحدة الأصلية المؤهلة من Feimu Technology وأكمل الاستبدال من خلال التسليم عبر الحدود. تم جمع كافة إشارات القناة بشكل ثابت، وعادت المعدات إلى التشغيل الطبيعي.

تقييم العملاء: من الصعب اختيار وحدات إدخال عالية الجودة. أدى التثبيت المباشر للوحدة التي تم تسليمها إلى حل سلسلة من المشكلات الناجمة عن تجميع تسرب الإشارة.

التعليمات

س1. ما هي الإشارات التي يتم جمعها بشكل رئيسي؟

إشارات الاستشعار الكهروضوئية.

إشارات تبديل القرب.

الحد من إشارات التبديل.

إشارات الزناد للكشف عن السرعة العالية.

إشارات التغذية الراجعة لحالة المعدات.

س2. ما هي الاختلافات عن وحدات الإدخال الرقمية العادية؟

Allen Bradley 1769 IQ16F قدرة استجابة أسرع للمدخل، ومناسبة للحصول على إشارة تغيير السرعة العالية، يمكن أن تقلل من تأثير دورة مسح PLC على اكتشاف الإشارة.

س3. ما الذي يسبب إشارات الإدخال غير المستقرة؟

إمدادات الطاقة غير المستقرة للمستشعر.

أسلاك الإدخال غير صحيحة؛

التداخل الكهرومغناطيسي على خط الإشارة؛

التأريض السيئ

تردد الإدخال يتجاوز متطلبات التطبيق.

س 4. ما هي العيوب الشائعة؟

لا يمكن لنقاط الإدخال الاستجابة؛

يتم تشغيل إشارات الإدخال بشكل خاطئ؛

لا يمكن لـ PLC التعرف على الوحدة؛

حالة القناة غير طبيعية؛

فشل الاتصالات.

س5. هل يمكن توصيله بالتشفير؟

يمكن استخدامه لجمع الإشارات المساعدة لبعض أجهزة التشفير، ولكن بالنسبة لتعليقات الموضع عالية السرعة وتطبيقات العد عالية السرعة، يوصى بتحديد وحدات عد مخصصة عالية السرعة وفقًا لمتطلبات التردد.
