ألين برادلي 1769 IQ32

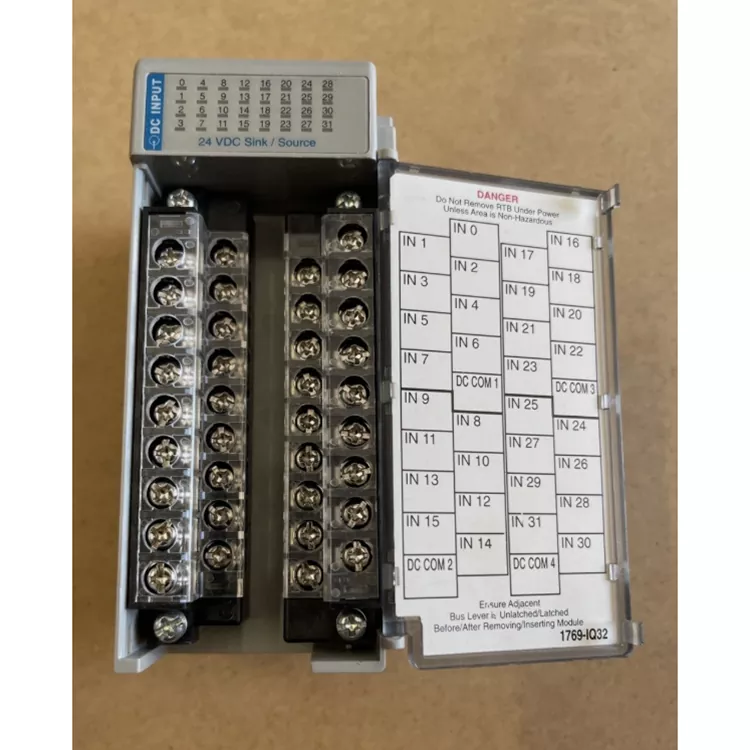

TheAllen Bradley 1769 IQ32 هو وحدة إدخال رقمية عالية الكثافة بتيار مستمر مكونة من 32 نقطة. إنها مناسبة لتجميع مفاتيح القرب وإشارات الاستشعار الكهروضوئية في التطبيقات واسعة النطاق، وتستخدم على نطاق واسع في خطوط تجميع السيارات في الخارج، ونقل المواد، وخطوط إنتاج المعالجة الآلية. وقد شاركت Feimu Technology بعمق في مجال التحكم الصناعي الأجنبي وهي مورد عالمي موثوق لقطع الغيار.

تخضع جميع الوحدات الواردة للكشف عن إشارة القناة التسلسلية واختبار ناقل اللوحة الإلكترونية المعززة عبر الإنترنت. يتم فحص جميع المنتجات المعيبة التي بها تلف في القناة، أو تقادم كامن، أو تجديد الإصلاح بشكل صارم. ليست هناك حاجة لمزيد من التصحيح عند الوصول، ويمكن تركيبها واستبدالها مباشرة، مما يلبي بشكل كامل متطلبات الاستخدام للمصانع الخارجية للصيانة الطارئة والاستئناف السريع للإنتاج.



الميزة الأساسية

مدخل عالي الكثافة من 32 نقطة: يمكن لوحدة واحدة جمع المزيد من الإشارات في الموقع، مما يقلل من عدد الوحدات ومساحة التثبيت.
توفير مساحة خزانة التحكم: مناسبة لمعدات التشغيل الآلي التي تحتوي على عدد كبير من نقاط الإدخال/الإخراج.
تشغيل مستقر وموثوق: تصميم من الدرجة الصناعية، مناسب لبيئة التشغيل المستمرة على المدى الطويل.
التوافق مع نظام CompactLogix: يمكن دمجه مباشرةً في بنية الإدخال/الإخراج 1769.
صيانة بسيطة: هيكل وحدات، وتسهيل الاستبدال والتوسع.



إجراءات معالجة البيانات

إشارة إدخال تيار مستمر 24 فولت في الموقع ← واجهة طرفية الإدخال ← دائرة الحماية/التصفية ← دائرة العزل الكهروضوئية ← وحدة كشف حالة الإدخال ← وحدة معالجة البيانات ← واجهة ناقل 1769 ← وحدة تحكم CompactLogix

المعلمات الهامة



المعلمة	مواصفة
نموذج	1769 معدل الذكاء32
مسلسل	كومباكتلوجيكس 1769
نوع المنتج	وحدة إدخال التيار المستمر الرقمية
نوع الإدخال	الإدخال الرقمي بالتيار المستمر
عدد المدخلات	32 نقطة
تصنيف جهد الإدخال	24 فولت تيار مستمر
نطاق جهد التشغيل	10 ~ 30 فولت تيار مستمر
المدخلات الحالية	تقريبا. 4.3 مللي أمبير عند 24 فولت تيار مستمر
وقت تأخير الإدخال	تقريبا. 8 مللي ثانية (تشغيل/إيقاف)
عزل الجهد	75 فولت تيار مستمر (عزل مستمر)
نظام الإدخال/الإخراج	1769 الإدخال/الإخراج المضغوط
استهلاك الطاقة	تقريبا. 115 مللي أمبير عند 5.1 فولت تيار مستمر
طريقة التثبيت	DIN السكك الحديدية أو لوحة جبل
طريقة الاتصال	من خلال 1769 حافلة الإدخال/الإخراج المدمجة

لماذا تختارنا؟

عندما يقوم معظم الموردين في السوق بإجراء فرز بسيط للمظهر فقط، قامت Feimu Technology، باعتبارها المورد العالمي لقطع غيار AB المتوقفة، بوضع معايير اختبار حصرية لوحدات الإدخال عالية الكثافة مثلAllen Bradley 1769 IQ32.

نقوم بإزالة الأجزاء التي تم تجديدها وإصلاحها والتي تحتوي على قنوات قديمة أو نقاط خلل. قبل أن تغادر كل وحدة المستودع، نكمل التحقق من ناقل اللوحة الإلكترونية المعززة، ونجري اختبار تشغيل 32 قناة نقطة بنقطة لمنع المخاطر المتكررة في الموقع مثل فقدان الإشارة والنقاط غير المستجيبة. كما نقوم بتوفير سجلات اختبار كاملة مع البضائع. وهو متوافق مع عمليات الشراء الخارجية، ويدعم قنوات النقل الدولية المتعددة، ويمكنه توفير مجموعة كاملة من مستندات البيان الجمركي.

لقد قمنا بتعميق صيانة نظام الإدخال/الإخراج القديم ويمكننا توفير المراجع الفنية الأساسية لمساعدة العملاء على التعامل بسرعة مع حالات فشل إشارة الإدخال الرقمية، مما يقلل من خسائر التوقف غير المخطط لها إلى أقصى حد.



التعليمات

س1. ما هي الأجهزة الموجودة في الموقع التي يمكن توصيلها؟

أجهزة الاستشعار الكهروضوئية.
مفاتيح القرب.
مفاتيح الحد؛
مفاتيح الضغط على زر.
أجهزة إخراج التتابع
إشارات ردود الفعل تشغيل المعدات.

س2. كيفية التعامل مع حالة نقطة الإدخال غير الطبيعية؟

التحقق من مصدر الطاقة 24V DC في الموقع؛
تأكد من صحة توصيلات أطراف الإدخال؛
التحقق من حالة إخراج الاستشعار.
تحقق من اتصال المحطة المشتركة؛
القضاء على التداخل الكهرومغناطيسي في الموقع.

س3. كيفية حل إذا لم يتمكن PLC من التعرف؟

تأكيد موضع التثبيت الصحيح للوحدة؛
تحقق من اتصال الحافلة 1769؛
تحقق من تكوين وحدة Studio 5000 / RSLogix 5000؛
عرض المعلومات التشخيصية لوحدة التحكم.

س 4. هل يدعم الإدخال عالي السرعة؟

يتم استخدام 1769 IQ32 بشكل أساسي للحصول على مدخلات الكمية الرقمية العامة. إذا كانت هناك حاجة إلى تطبيقات نبض عالية السرعة أو عد عالية السرعة، فيجب تحديد وحدة إدخال مخصصة عالية السرعة.

س5. كيفية تحسين استقرار النظام؟

استخدم مصدر طاقة ثابت 24 فولت تيار مستمر؛
أبقِ خطوط إشارة الإدخال بعيدة عن كابلات الطاقة؛
قم بعمل جيد في التأريض والحماية؛
تحقق بانتظام من ضيق المحطات.

بعد استلام البضاعة، الحكم على صحتها

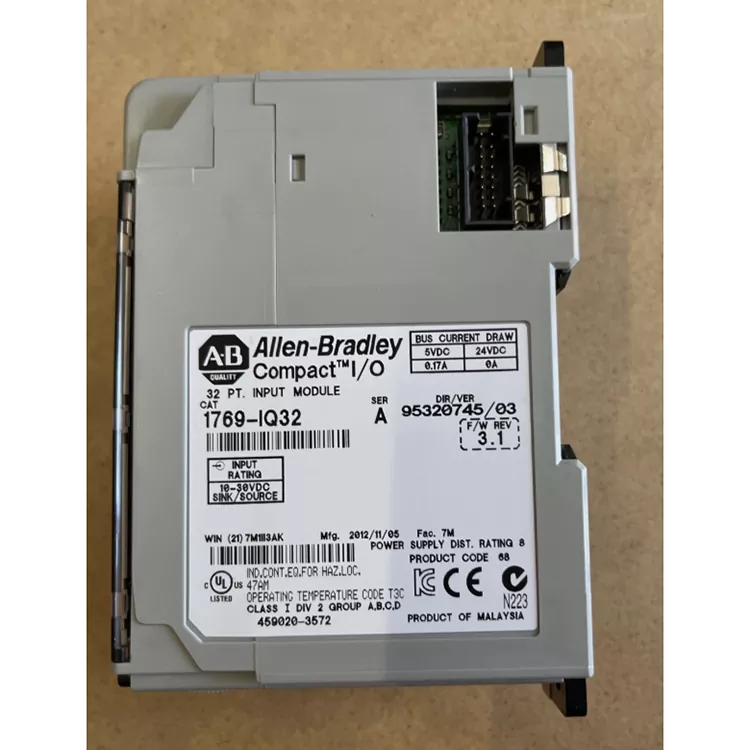

فحص التسمية:
تأكد من أن النموذج 1769 IQ32 وهوية Allen Bradley والرقم التسلسلي ورقم المنتج ومعلومات الدفعة واضحة وكاملة. تشير البيانات الرسمية إلى أن النموذج عبارة عن وحدة إدخال رقمية بجهد 24 فولت تيار مستمر مكونة من 32 نقطة، والتي يمكن استخدامها كأساس للتحقق من المعلمات.
فحص المظهر:
تحقق مما إذا كان مبيت Allen Bradley 1769 IQ32، والغطاء الطرفي، والمشابك والمسامير في حالة جيدة، ولا توجد آثار للتفكيك أو التجديد أو الاجتثاث أو التآكل الواضح.
واجهة للتحقق:
تحقق من واجهة اتصال الحافلة 1769، المحطة طبيعية، لا يوجد أكسدة أو تشوه أو تلف.
المعلمة للتحقق:
تم التأكيد: إدخال 32 نقطة؛ نوع إدخال تيار مستمر 24 فولت؛ نطاق الإدخال حوالي 10 ~ 30 فولت تيار مستمر ؛ يتوافق حجم المظهر وتخطيط المحطة مع البيانات الرسمية.
اختبار الكمبيوتر:
لتثبيت نظام CompactLogix، يمكن تحديد تأكيد وحدة PLC، وتكون استجابة إشارة إدخال الاختبار نقطة بنقطة أمرًا طبيعيًا.
الاحتفاظ بالبيانات
احتفظ بصور المنتج وصور الملصقات وسجلات الاختبار ومعلومات المصنع للمتابعة.
