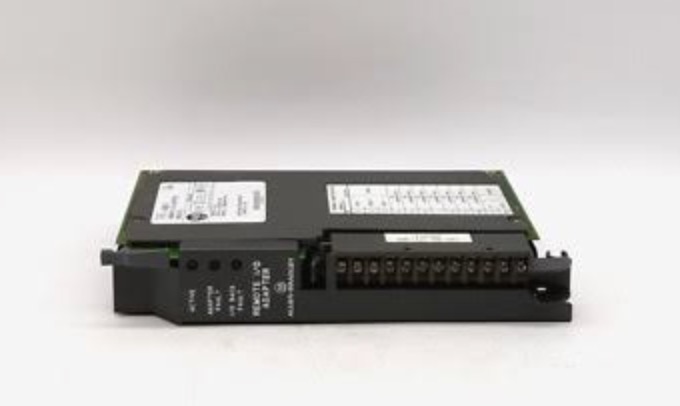

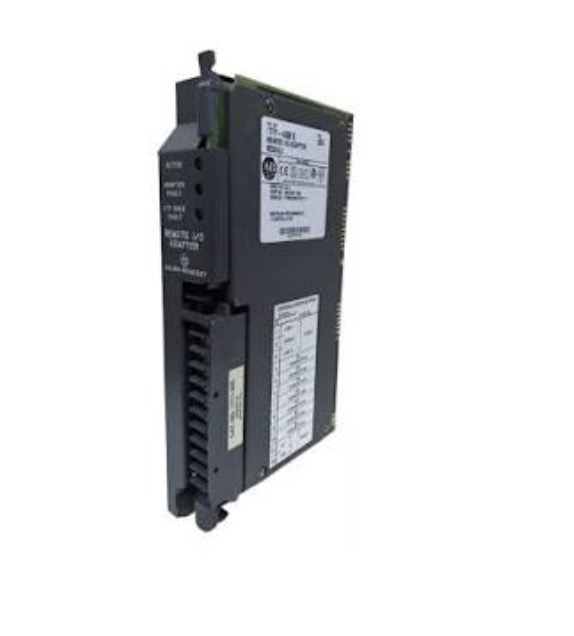

أطلقت Feimu Technology مؤخرًا وحدة المسح/محول الإدخال/الإخراج عن بُعد Allen Bradley 1771-ASB الكلاسيكية. وتتمثل وظيفتها الأساسية في نقل الإشارات بشكل آمن من الحامل البعيد إلى غرفة التحكم الرئيسية عبر كابل أزرق مخصص. إنه عنصر أساسي للحفاظ على تشغيل أنظمة PLC-5 القديمة واستبدال قطع الغيار في حالات الطوارئ.
الهيكل الداخلي لـ Allen Bradley 1771-ASB متين للغاية صناعيًا. تعتمد لوحة الدائرة تصميمًا سميكًا، مع وصلات لحام ناعمة وكاملة، بدون أي فراغات أو لحام مفقود. بصريًا، إنه أنيق ومتين، مما يجعله مطمئنًا للاستخدام. تم تجهيز اللوحة بالعديد من المكثفات والرقائق الكبيرة، والغرض الأساسي منها هو ضمان التشغيل المستقر على المدى الطويل للوحدة، والتكيف مع بيئة الدوائر المعقدة للمصانع القديمة، وتقليل حدوث الأخطاء.
من أجل مقاومة تداخل الإشارة بشكل فعال في المواقع الصناعية، تم تصميم شرائط العزل المتعددة خصيصًا على لوحة الدائرة لتجنب انقطاع الاتصال الناجم عن اضطراب الإشارة؛ تعتبر الدبابيس الذهبية الموجودة على اللوحة الخلفية من أبرز المزايا، مع طلاء ذهبي سميك ولامع، بدون أكسدة أو تغير اللون. حتى عند توصيلها وفصلها بشكل متكرر على الحامل، يمكنها الحفاظ على اتصال جيد، مما يمنع فشل الاتصال الناتج عن ضعف الاتصال. منتجاتنا الموردة كلها ذات جودة جديدة تمامًا، مع رقابة صارمة على الجودة، ومتوافقة تمامًا مع أنظمة PLC-5 القديمة، مما يسمح بالتركيب الفوري للآلة دون الحاجة إلى تصحيح الأخطاء.
تم تصميم Allen Bradley 1771-ASB بشكل أساسي للمصانع القديمة غير المجددة. يتم استخدامه على نطاق واسع في خطوط إنتاج السيارات القديمة، ومحطات معالجة المياه، وأنظمة أتمتة صناعة البتروكيماويات المبكرة، وما إلى ذلك. وتتمثل وظيفتها الأساسية في العمل بمثابة "جسر اتصال" بين PLC الرئيسي والمعدات الموجودة في الموقع. يتم تثبيته في خزائن التحكم الميدانية عن بعد ويربط وحدات الإدخال والإخراج المختلفة لضمان نقل إشارة ثنائي الاتجاه مستقر.
باعتبارها قطعة غيار نادرة للنظام القديم، فإن سلامة النقل 1771-ASB لها أهمية قصوى. لقد اكتسبت شركة Feimu Technology خبرة غنية في نقل الوحدات الصناعية الدقيقة. إنها تعتمد عبوة واقية متعددة الطبقات: أولاً، يتم وضع الوحدة في كيس سميك مضاد للكهرباء الساكنة، ثم يتم تغليفها بالكامل وإغلاقها بطبقة سميكة من فيلم الفقاعات، وأخيرًا يتم وضعها في صندوق من الورق المقوى الصلب المخصص، وهو مملوء بورق رغوي للتبطين. وهذا يضمن العزل التام عن الكهرباء الساكنة ومقاومة الصدمات أثناء النقل. بغض النظر عن شحنها إلى الأمريكتين أو أوروبا أو أجزاء مختلفة من الصين، فإن عبواتنا يمكن أن تضمن حالة الوحدة سليمة عند الفتح، مما يجعلها جاهزة للاستخدام على الفور. وهذا يعالج تمامًا مخاوف العملاء بشأن "تعرض قطع الغيار للتلف أثناء النقل"، وبالتالي تأمين وقت ثمين للإصلاح الطارئ للنظام القديم.
كمورد محترف، فإن Feimu Technology تدرك جيدًا مشاكل "صعوبة تحديد المصادر وبطء التسليم" لقطع الغيار القديمة. ولذلك، فقد حجزت خصيصا مخزونا كافيا. Allen Bradley 1771-ASB كلها متاحة لتوريد المخزون. يمكنهم الاستجابة بسرعة لاحتياجات الشراء العاجلة للعملاء دون فترات انتظار طويلة، وحل مشكلة تعطل المعدات وتوقفها عن العمل بشكل فعال.
المنتج ميسور التكلفة ويقدم قيمة عالية مقابل المال. نقوم بإزالة الروابط الوسطى ونضع أسعارًا معقولة لتمكين العملاء من الحصول على قطع غيار جديدة عالية الجودة وبتكلفة معقولة. ليست هناك حاجة لدفع أقساط مرتفعة مقابل قطع الغيار النادرة. وفي الوقت نفسه، يتم اختبار كل وحدة في ظل ظروف عمل حقيقية للتأكد من أن كل واجهة اتصال يمكن أن تعمل بشكل طبيعي. إلى جانب الدعم الفني الاحترافي، فإننا نقدم للعملاء إرشادات الاختيار والتركيب، مما يجعل صيانة الأنظمة القديمة أكثر ملاءمة ومطمئنة.
| المعلمة | مواصفة |
|---|---|
| نموذج المنتج | ألين برادلي 1771-ASB |
| نوع المنتج | محول الإدخال/الإخراج عن بعد/وحدة الماسح الضوئي |
| المعالجات المتوافقة | PLC-5، PLC-3، PLC-2، SLC 500 |
| بروتوكول | الإدخال/الإخراج عن بعد (RIO) |
| وضع التشغيل | الماسح الضوئي أو المحول (قابل للتكوين) |
| معدلات نقل البيانات | 57.6 كيلوبت في الثانية، 115.2 كيلوبت في الثانية، 230.4 كيلوبت في الثانية (يمكن اختيار وصلة العبور) |
| الحد الأقصى لطول الكابل | 3048 مترًا (10000 قدم) مع كابل Belden 9463 |
| الحد الأقصى للهيكل البعيد | 7 هياكل لكل ماسح ضوئي |
| إعداد عنوان العقدة | المفاتيح الدوارة (0-77 ثماني) |
| توافق حامل الإدخال/الإخراج | حامل الإدخال/الإخراج من سلسلة 1771 |
| كابل الاتصالات | بيلدن 9463 (خرطوم أزرق) |
| رسم لوحة الكترونية معززة الحالية | 1.5 أمبير بحد أقصى 5 فولت تيار مستمر |
| تبديد الطاقة | 7.5 واط كحد أقصى |
| حجم الوحدة | وحدة ذات فتحة واحدة |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% (بدون تكثيف) |
| الشهادات | أول، طريق مسدود، CE |
يعد 1771-ASB هو المكون الرئيسي الذي يربط معالج PLC-5 بأرفف الإدخال / الإخراج البعيدة. يساعد فهم الشبكة في التثبيت واستكشاف الأخطاء وإصلاحها.
بنية النظام:
تدفق البيانات:
نطاق عنوان العقدة:
يحتوي 1771-ASB على مفتاحين دوارين على اللوحة الأمامية. يقوم هذا بتعيين عنوان العقدة لشبكة RIO.
تبديل الموقع:يوجد المفتاحان على اللوحة الأمامية. يتم تسميتها بـ "TENS" و"UNITS".
كيفية ضبط:
مثال:لتعيين عنوان العقدة 25 (ثماني)، قم بتعيين عشرات على 2 ووحدات على 5.
قواعد مهمة:
خطأ شائع:تعيين عنوان ثماني خاطئ. تستخدم المفاتيح الرقم الثماني (0-7) وليس العشري (0-9). يعد ضبط TENS على 8 أو 9 غير صالح وسيؤدي إلى استخدام الوحدة لعنوان افتراضي.
يدعم 1771-ASB ثلاثة معدلات لنقل البيانات. يجب أن يتطابق المعدل مع تكوين الماسح الضوئي.
| معدل البيانات | إعداد العبور | الحد الأقصى لطول الكابل | تطبيق نموذجي |
|---|---|---|---|
| 57.6 كيلو بايت في الثانية | الطائر في الموضع A | 3048 متر (10000 قدم) | مسافة طويلة، تحديث بطيء |
| 115.2 كيلوبت في الثانية | الطائر في الموضع B | 1524 متر (5000 قدم) | مسافة متوسطة، تحديث قياسي |
| 230.4 كيلوبت في الثانية | الطائر في الموضع C | 762 مترًا (2500 قدمًا) | مسافة قصيرة، تحديث سريع |
كيفية الاختيار:
مثال على المشكلة الميدانية:قام أحد العملاء بتثبيت 1771-ASB جديد على شبكة RIO موجودة. لن يتصل المحول. السبب: تم ضبط المحول على 230.4 كيلوبت في الثانية، ولكن تم ضبط الماسح الضوئي على 57.6 كيلوبت في الثانية. إصلاح: تم تغيير وصلة العبور إلى 57.6 كيلوبت في الثانية. تمت استعادة الاتصالات.
يحتوي 1771-ASB على عدة مصابيح LED على اللوحة الأمامية. توفر هذه معلومات الحالة الفورية بدون محطة برمجة.
| قاد | حالة | معنى | فعل |
|---|---|---|---|
| PWR | أخضر | وحدة تعمل بالطاقة وتعمل بشكل طبيعي. | لا حاجة لاتخاذ أي إجراء. |
| PWR | عن | لا توجد قوة للوحدة النمطية. | تحقق من قوة الهيكل. تحقق من إدخال الوحدة النمطية. |
| كوم | أخضر | الاتصالات نشطة. يتم إرسال البيانات أو استلامها. | لا حاجة لاتخاذ أي إجراء. |
| كوم | عن | لا يوجد اتصال. لم يتم تأسيس الارتباط. | تحقق من الكابل. فحص الماسح الضوئي. تحقق من عنوان العقدة. |
| كوم | أصفر | تحذير الاتصالات. أخطاء متقطعة. | تحقق من جودة الكابل. تحقق من الإنهاء. |
| فليت | أحمر | خطأ الوحدة النمطية. خطأ في الأجهزة أو التكوين. | قوة الدورة. تحقق من التكوين. استبدله إذا بقي اللون الأحمر. |
| فليت | وامض | خطأ في التكوين. تعارض عنوان العقدة أو الإعداد غير صالح. | تحقق من عنوان العقدة. تحقق من إعدادات العبور. |
من الشائع أن تكون وحدات Allen Bradley 1771-ASB مزيفة. استخدم هذه الشيكات للتحقق من صحتها.
إذا أظهرت الوحدة مؤشر FLT LED باللون الأحمر بعد التكوين الصحيح، فاشتبه في وجود تزييف. اتصل بـ Feimu Technology مع الصور للتحقق.
ما الفرق عن وحدات الإدخال/الإخراج العادية؟
لا يقوم بتوصيل أجهزة الاستشعار أو المحركات مباشرة. إنها واجهة اتصال. يتصل أحد الطرفين بالمعالج (مثل PLC-5) من خلال رابط إدخال/إخراج عن بعد، ويتصل الطرف الآخر بحامل إدخال/إخراج من سلسلة 1771، مما يؤدي إلى تشغيل وحدات الإدخال/الإخراج الموجودة على الحامل لإجراء تبادل فعلي للبيانات.
ما هي معلومات التوافق التي تحتاج إلى تأكيد؟
مصمم لحامل الإدخال/الإخراج من سلسلة 1771، ويدعم بشكل أساسي معالجات سلسلة PLC-5 وPLC-2/3، المتصلة عبر كابل Belden 9463، باستخدام بروتوكول اتصال الإدخال/الإخراج عن بعد.
