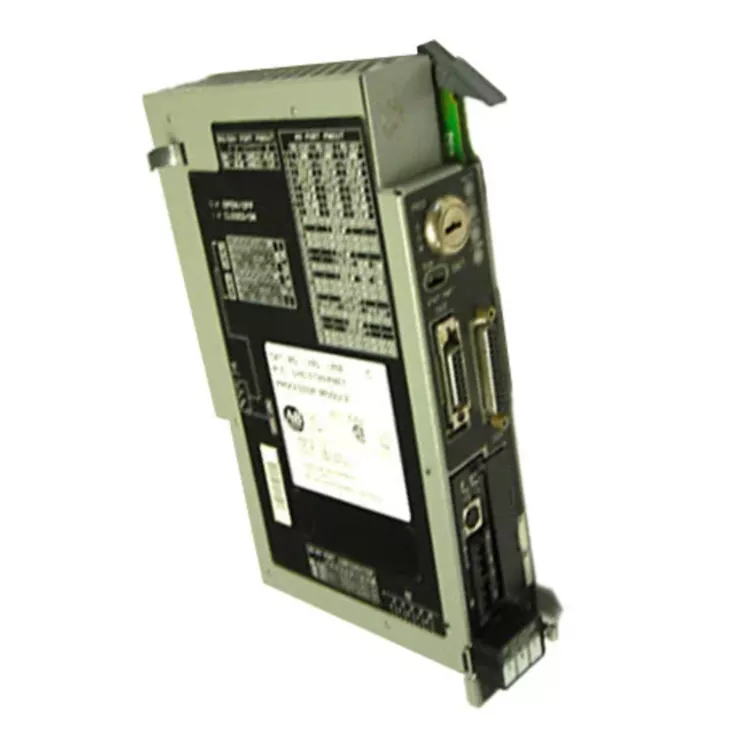

ألين برادلي 1785 L40E

تم تجهيز Allen Bradley 1785 L40E بذاكرة برنامج 48K ويحتوي على واجهة اتصال Ethernet مستقلة. وهو متوافق مع DH+ وشبكات الإدخال والإخراج عن بعد ويدعم التحكم في النقاط ذات السعة الكبيرة. إنه أحد الطرازات القليلة المتطورة التي تحتوي على منفذ شبكة في سلسلة PLC 5. يتم استخدامه على نطاق واسع في أنظمة التحكم الآلي القديمة واسعة النطاق في صناعات مثل الهندسة الكيميائية ومحطات الطاقة والمعادن والسيارات. باعتبارها أحد كبار الموردين الصناعيين عبر الحدود، تركز Feimu Technology على فئة وحدة إنتاج الطباعة والفحص والاختبار وتوافق معدات الأمان والاتصالات المستقرة واستخدام الكمبيوتر.

عملية التثبيت

فحص الطاقة:

قم بإيقاف تشغيل مصدر الطاقة لنظام PLC وتأكد من أن الحامل وخط الاتصال في حالة آمنة.

تثبيت وحدة المعالج:

أدخل Allen Bradley 1785 L40E PLC - 5 فتحات حامل مقابلة ووحدة ثابتة ثم قم بتوصيله مرة أخرى.

خطوط الاتصال الاتصال:

بناءً على طلب النظام لتوصيل Ethernet وDH + أو واجهة اتصال الإدخال/الإخراج عن بعد.

السلطة على الاختبار:

افتح مصدر الطاقة، وتحقق من ضوء مؤشر حالة وحدة المعالجة المركزية، وتأكد من التمهيد العادي للوحدة.

تكوين التطبيق:

استخدم RSLogix 5 لتوصيل المعالج وتنزيل البرنامج والتحقق من معلمات الإدخال/الإخراج والاتصال.

قم بإجراء الاختبار:

التحقق من وظائف الاتصال والتحكم PLC لتنفيذ البرنامج والموقع، وتأكيد التشغيل الطبيعي للنظام.

التعليمات

س1. ما هي البيانات التي يجب نسخها احتياطيًا قبل الاستبدال؟

برنامج مستخدم PLC؛

ملفات جدول البيانات؛

معلمات تكوين الإدخال/الإخراج؛

إعدادات شبكة الاتصالات؛

ملفات تكوين المعالج

س2. ما هي طرق الاتصال المدعومة؟

دعم Ethernet وDH+ (طريق البيانات السريع Plus) والإدخال/الإخراج عن بعد والاتصال التسلسلي RS-232/422/423. يمكنه الاتصال بالكمبيوتر العلوي وأجهزة الإدخال/الإخراج عن بعد وأجهزة التشغيل الآلي الأخرى.

س3. ما هي برامج البرمجة المستخدمة؟

استخدم RSLogix 5 لإنشاء البرنامج وتحميله وتنزيله ومراقبته، واستخدم RSLinx لتكوين الاتصال.

س 4. كيفية استكشاف الأخطاء وإصلاحها عند فشل الاتصال مع PLC؟

تحقق من اتصال كبل الاتصال Ethernet/DH+؛

تأكيد إعداد عنوان عقدة الشبكة؛

تحقق من تكوين برنامج تشغيل RSLinx؛

تأكد مما إذا كان ضوء مؤشر حالة وحدة المعالجة المركزية طبيعيًا؛

تحقق من وحدة الاتصال وتكوين معلمة الشبكة.

س5. كيفية التعامل مع ضوء خطأ وحدة المعالجة المركزية؟

التحقق من رمز خطأ المعالج.

التأكد من وجود أي أخطاء في البرنامج؛

التحقق من حالة البطارية.

حاول إعادة تحميل البرنامج الصالح؛

إذا لزم الأمر، قم بإجراء اختبار تشخيصي لوحدة المعالجة المركزية.

المواصفات الفنية

الميزة الأساسية

1. اتصال إيثرنت متكامل

يدعم اتصال Ethernet الصناعي، مما يسهل تبادل البيانات مع أجهزة الكمبيوتر العليا وأنظمة المراقبة ومعدات التشغيل الآلي الأخرى.

2. متوافق مع بنية التحكم PLC-5

يمكن استخدامه مباشرة لصيانة أنظمة PLC-5 الحالية، مما يقلل من تكاليف ترقية المعدات.

3. قدرة إدارة الإدخال/الإخراج القوية

يدعم توسيع الإدخال/الإخراج الرقمي والتناظري على نطاق واسع، وهو مناسب لتطبيقات التحكم المعقدة.

4. دعم الشبكات المتعددة

متوافق مع طرق اتصال Ethernet وDH+ وRemote I/O، مما يعزز مرونة تكامل النظام.

5. يطيل دورة حياة المعدات

مناسبة كقطعة بديلة لأنظمة PLC-5 القديمة، مما يساعد على الحفاظ على التشغيل المستمر لمعدات الإنتاج.

مجالات التطبيق

يتم استخدام Allen Bradley 1785 L40E بشكل أساسي في:

التحكم الآلي في خط الإنتاج

معدات تصنيع السيارات

أنظمة ماكينات التعبئة والتغليف

أنظمة الحصول على بيانات المصنع

معدات التحكم في العمليات

مشاريع صيانة النظام القديم PLC-5

التطبيق النموذجي:

يربط نظام التحكم PLC ومعدات المراقبة العليا عبر شبكة Ethernet لتحقيق نقل بيانات الإنتاج ومراقبة حالة المعدات.

لماذا تختارنا؟

خدمات ما بعد البيع

يمد:

تأكيد توافق المنتج

إرشادات تركيب نظام PLC-5

دعم تكوين اتصالات إيثرنت

إرشادات التصحيح RSLogix 5

دعم تحليل الخطأ

إصدار الشهادات وضمان الجودة

عملية اختبار المنتج: الفحص البصري

تأكيد إصدار الطراز والأجهزة

اختبار بدء تشغيل الطاقة

اختبار حالة تشغيل وحدة المعالجة المركزية

اختبار اتصال إيثرنت/DH+

اختبار القراءة والكتابة لبرنامج RSLogix 5

اختبار استقرار التشغيل على المدى الطويل

توفير التسليم: سجلات فحص المنتج؛ الصور المادية؛ سجلات فحص التغليف

حالات حقيقية وتقييمات العملاء

اعتمد نظام التحكم الإضافي لمحطة الطاقة الحرارية بنية PLC-5 Ethernet. وحدة التحكم الرئيسية في Allen Bradley 1785 L40E أصبحت قديمة وتعطلت، وكان من الصعب العثور على موردين موثوقين عبر الشبكة. قدمت تقنية Feimud فحصًا كاملاً للمنتجات الجيدة الأصلية، والتي كانت متوافقة تمامًا مع البرنامج الأصلي وتكوين الشبكة، وحلت عطل المعدات في وقت واحد، مما يضمن الإنتاج الآمن المستمر لمحطة الطاقة.

مهندس أتمتة محطات الطاقة: وحدة المعالجة المركزية القديمة المزودة بمنافذ شبكة L40E نادرة جدًا. بالمقارنة مع العديد من المنتجات الأخرى، فإن إمدادات Feimud فقط هي التي يمكن الاعتماد عليها. الاتصال على الجهاز مستقر، وتقارير الفحص كاملة.
