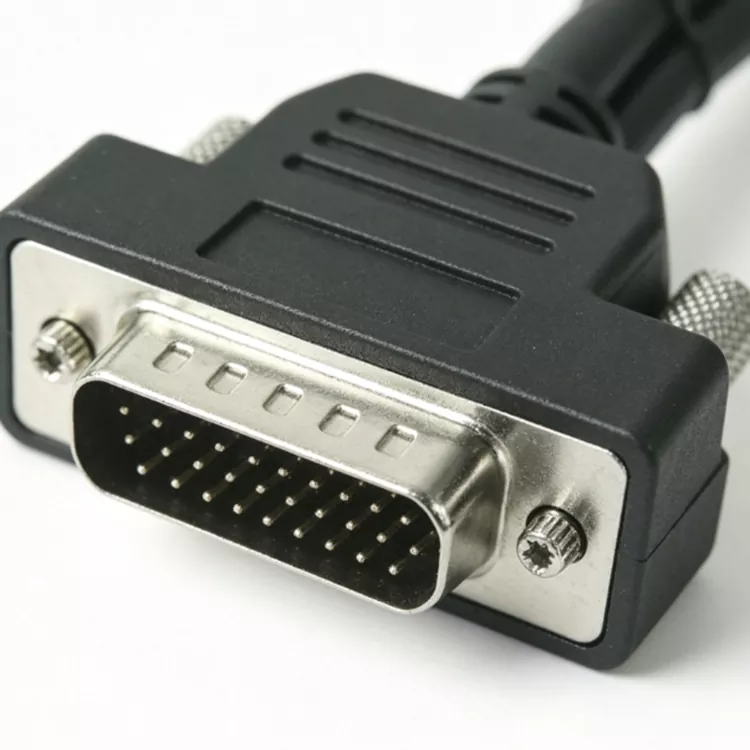

غي فانوك IC200CBL602

إن GE Fanuc IC200CBL602 المقدم من Feimu Technology هو كابل ناقل توسيع حامل مخصص من VersaMax PLC. يتم استخدامه لتوصيل اللوحة الرئيسية VersaMax، ولوحة الكترونية معززة للتوسيع، ووحدة إرسال واستقبال ناقل الإدخال/الإخراج عن بعد لتحقيق نقل إشارة لوحة الكترونية معززة PLC، ولتوسيع الإدخال/الإخراج لرفوف متعددة داخل الخزانة، مع التوصيل والتشغيل وعدم الحاجة إلى أسلاك.

يتم استخدامه على نطاق واسع في معدات خط النقل، وآلات القولبة بالحقن، ومعدات التعبئة والتغليف، وخزانات التحكم في خط التجميع، لفصل الرف الرئيسي لوحدة المعالجة المركزية ولوحات توسيع الإدخال / الإخراج المتناثرة. كمورد محترف، نحن دائما على استعداد للرد على استفساراتك.

حدود

مزايا التكنولوجيا والعمليات

يتكون الهيكل الداخلي لكابل GE Fanuc IC200CBL602 من خيوط متعددة من الموصلات المزدوجة الملتوية النحاسية الخالية من الأكسجين والمطلية بالقصدير والمدمجة مع طبقة عازلة PP. إنه يتميز بهيكل حماية مزدوج الطبقة مع طبقة داخلية من رقائق الألومنيوم وشبكة مضفرة من النحاس المطلي بالقصدير.

الطبقة الخارجية عبارة عن غمد PVC مثبط للهب ومقاوم للزيت UL94 V0. تستخدم الموصلات في كلا الطرفين أغلفة PBT ذاتية القفل ودبابيس مطلية بالنحاس الفوسفوري.

بعد تجعيد أطراف السلك الأساسية، يتم تشكيل الذيل بشكل متكامل مع حماية عازلة. تشتمل عملية الإنتاج على لف الأسلاك، والعزل، وطلاء التدريع، وقذف الغلاف، والقطع ذو الطول الثابت، ومعالجة الأطراف، وقولبة الحقن، والموصلية، ومقاومة الضغط، والتعب، وما إلى ذلك للفحص النهائي.

تختلف هذه السلسلة من الكابلات فقط في مواصفات الطول. تم تصميم العملية بأكملها لمقاومة التداخل الكهرومغناطيسي الصناعي، والتكيف مع ظروف الاهتزاز، وضمان اتصال ناقل اللوحة المعززة المستقر، ومنع ارتخاء القابس، وكسر الأسلاك الداخلية، وغيرها من الأخطاء.

التطبيق الرئيسي

يربط لوحة القاعدة الرئيسية لـ VersaMax بلوحة قاعدة الإدخال/الإخراج التوسعية، وينقل إشارات ناقل اللوحة الإلكترونية المعززة، ويوسع نقاط وحدات الإدخال/الإخراج PLC؛ تربط السلسلة قواعد فتحات متعددة لتحقيق تفاعل البيانات بين وحدة المعالجة المركزية وإمدادات الطاقة ووحدات الكمية الرقمية/التناظرية؛ يستخدم لتوصيل الأسلاك بين وحدة إرسال ETM ووحدة استقبال ERM، لبناء اتصال منفصل عن بعد داخل خزانة التحكم؛ يتم تركيب الإطار الرئيسي لوحدة المعالجة المركزية بشكل منفصل ولوحة قاعدة الإدخال/الإخراج الموضوعة في مكان آخر لتجنب مناطق التداخل من محولات التردد وخطوط الطاقة، وهو التطبيق الرئيسي لـ GE Fanuc IC200CBL602.

التعليمات

س1: هل يمكن استخدامه مع أجهزة الطرف الثالث؟

إنه كابل مخصص مصمم خصيصًا لسلسلة VersaMax. على الرغم من استخدامه للتوصيلات الصناعية القياسية، إلا أنه لضمان التوافق والموثوقية، يوصى باستخدامه فقط ضمن نظام VersaMax.

س2: هل يحتوي الكابل على حماية؟

نعم. يعتمد الجزء الداخلي منه على هيكل حماية مزدوج، والذي يمكنه مقاومة التداخل الكهرومغناطيسي الشائع (EMI) وتداخل العاكس في البيئات الصناعية بشكل فعال، مما يضمن استقرار نقل البيانات.

Q3: هل يدعم الكابل التوصيل الساخن؟

باعتباره كبل توصيل رئيسي داخل النظام، يوصى بتثبيته أو إزالته أثناء انقطاع التيار الكهربائي لمنع التأثيرات المحتملة على المعدات أو الإشارات.

التحقق من صحة المنتج

عادةً ما يتم تزييف كابلات GE Fanuc IC200CBL602 بمواد رديئة. استخدم هذه الشيكات للتحقق من صحتها.

جودة الموصل: تتميز الموصلات الأصلية بأسطح ناعمة وخالية من الاختباء مع نقرة قفل مميزة. غالبًا ما تحتوي المنتجات المقلدة على حواف خشنة أو آليات قفل ضعيفة.

سترة الكابل: تحتوي الكابلات الأصلية على غلاف موحد من مادة PVC المقاومة للهب UL94 V0 مع علامة GE Fanuc التجارية الواضحة. غالبًا ما تستخدم المنتجات المقلدة مادة PVC الرخيصة المعرضة للتشقق.

التدريع: تحتوي الكابلات الأصلية على طبقة حماية مزدوجة (رقائق الألومنيوم + جديلة نحاسية مطلية بالقصدير). غالبًا ما تحتوي المنتجات المقلدة على الحد الأدنى من الحماية أو لا تحتوي على أي حماية على الإطلاق.

تخفيف الضغط: تتميز الكابلات الأصلية بقدرة قوية على تخفيف الضغط عند طرفي الموصل. غالبًا ما تكون المنتجات المقلدة ذات تخفيف إجهاد ضعيف أو مفقود.

مرونة الكابل: تتميز الكابلات الأصلية بالمرونة ولكنها متينة بسبب هيكل الزوج الملتوي. غالبًا ما تبدو المنتجات المزيفة قاسية أو هشة للغاية.

اختبار قبل الشحن

لا تقوم تقنية Feimu بشحن الكابلات غير المختبرة. يمر كل IC200CBL602 بعملية التحقق التالية قبل مغادرة مستودعاتنا.

الفحص البصري: تم فحص غلاف الكابل بحثًا عن أي تلف. يتم فحص الموصلات للتأكد من عدم وجود دبابيس أو شقوق مثنية. تم التحقق من تخفيف الضغط المصبوب.

اختبار الاستمرارية: تم اختبار جميع الموصلات للاستمرارية. لا الدوائر المفتوحة أو السراويل القصيرة.

اختبار ملاءمة الموصل: تم اختبار الموصلات للتأكد من إدخالها وقفلها بشكل صحيح باستخدام وحدات VersaMax.

اختبار التدريع: تم التحقق من فعالية التدريع وفقًا لمتطلبات EMI القياسية.

التعبئة والتغليف: كابل ملفوف بشكل صحيح. مختومة في كيس مكافحة ساكنة. مُلصق برقم الطراز وتاريخ الاختبار.

ملاحظات للاهتمام

تجدر الإشارة إلى أنه عند تثبيت GE Fanuc IC200CBL602، يجب إبعاده عن محول التردد وخطوط إمداد الطاقة وخطوط الترحيل ذات الجهد العالي لتجنب التداخل الكهرومغناطيسي القوي. يجب إدخال الموصلات بالكامل وقفلها بالمشبك. يمكن أن يؤدي الاتصال الضعيف بالحافلة إلى انقطاع اتصال الإدخال/الإخراج وأخطاء في الوحدة النمطية.

يجب أن تتجنب الكابلات الضغط طويل الأمد والانحناء الشديد. يجب أن يفي نصف قطر الانحناء أثناء التثبيت بالمعايير، ويتم استخدامه فقط للحافلة المخصصة للوحة الإلكترونية المعززة VersaMax ولا يمكن استخدامه ككابل منفذ تسلسلي للاتصالات الشائعة. إنها مناسبة فقط لخزائن التحكم الصناعية العادية وغير مدعومة للاستخدام المباشر في المناطق المقاومة للانفجار عالية الخطورة.
