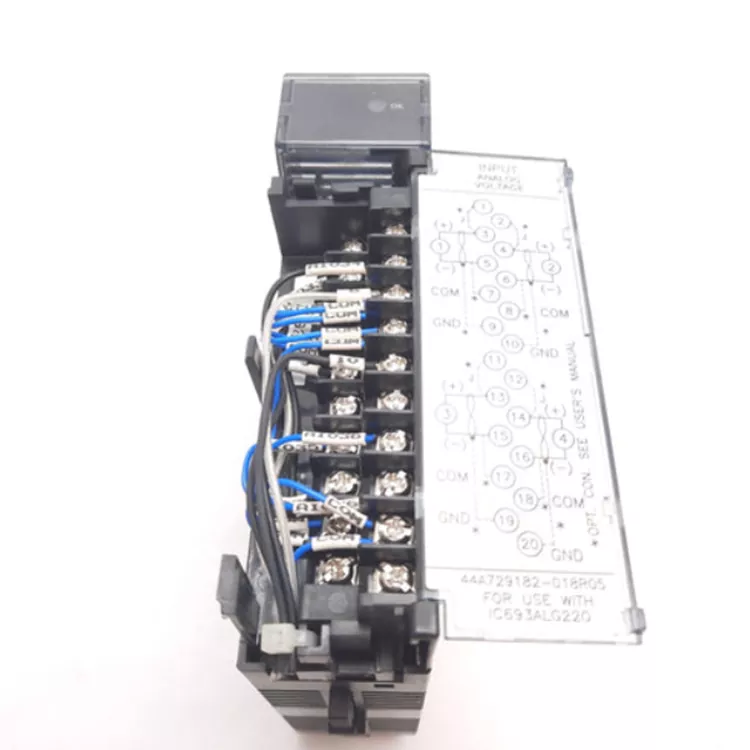

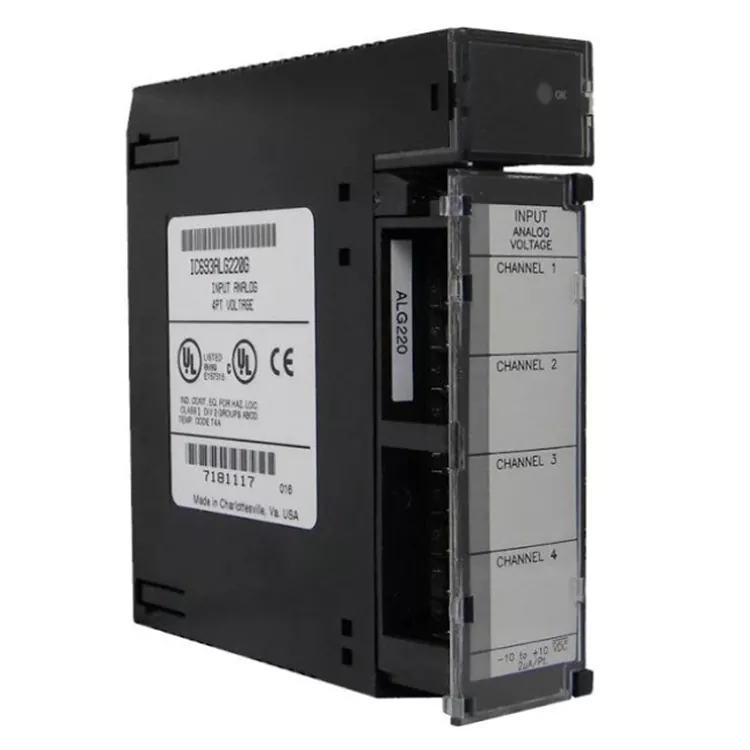

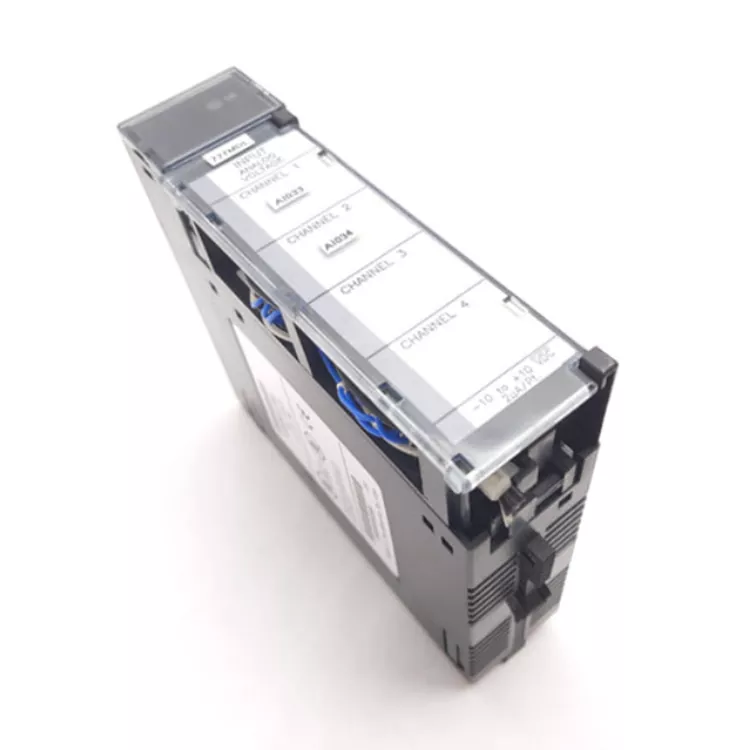

إن GE Fanuc IC693ALG220 عبارة عن وحدة إدخال تناظرية من نوع الجهد الكهربي ذات 4 قنوات مصممة خصيصًا للسلسلة 90-30 PLC. وهي مجهزة بوحدة تحويل تناظرية إلى رقمية عالية الدقة 12 بت وتصميم تصفية الأجهزة 17 هرتز، مما يتيح لهذه الوحدة جمع الجهد التناظري وإشارات التيار بدقة من المواقع الصناعية.
تتميز هذه الوحدة بمزايا مثل الدقة العالية والاستقرار العالي وقدرات قوية ضد التدخل. هذه الميزات تجعله يستخدم على نطاق واسع في سيناريوهات مثل الهندسة الكيميائية، والآلات، والتدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط الإنتاج الآلية، وهو قادر على جمع إشارات الاستشعار التناظرية الصناعية المختلفة بدقة مثل الضغط ومستوى السائل ودرجة الحرارة والإزاحة وردود الفعل الترددية، وتلبية احتياجات مراقبة الإشارة لمعظم أنظمة الأتمتة الصغيرة والمتوسطة الحجم.
إذا كنت بحاجة إلى حل للحصول على الكمية التناظرية الصناعية عالية الكثافة الناضجة والموثوقة، يرجى الاتصال بشركة Feimu Technology. لدينا البضائع الموجودة في المخزون ويمكننا توفيرها لك.
تتميز وحدة الإدخال التناظرية GE Fanuc IC693ALG220، باعتبارها وحدة إدخال تناظرية ذات 4 قنوات، بالمزايا التالية:
1. الاستقرار العالي: يتميز بالعزل الكهربائي 1500VAC، والمقاومة الفعالة للحلقات الأرضية والتداخل المفاجئ؛ إنه يتوافق مع معايير EMC الصناعية ومعايير الزلازل، ويدعم التشغيل بدرجة حرارة واسعة، وهو مناسب للبيئات الصناعية المعقدة والقاسية.
2. توافق واسع: إنه مزود بـ ADC 12 بت للتحويل التناظري إلى الرقمي عالي الدقة، ويحتوي على تصفية مدمجة للأجهزة، ومقاوم للتداخل عالي التردد، وله خطية ممتازة؛ وهو يدعم إشارات الجهد الكهربي -10 فولت إلى +10 فولت، ويمكن أن يكون المقاوم الخارجي متوافقًا مع أجهزة الإرسال العالمية 4-20 مللي أمبير، وهو مناسب لمعظم سيناريوهات الحصول على الكمية التناظرية الصناعية.
3. لا داعي للقلق بشأن الاستبدال: فهي تحتوي على وثائق فنية غنية وحالات تطبيق، ومناسبة لإصلاح المعدات القديمة، وترقيات النظام، وسيناريوهات استبدال قطع الغيار، مع تطبيق عملي قوي للغاية.
4. التوافق العالي: إنه متوافق مع سلسلة GE 90-30 PLCs، مع مساحة صغيرة لكل فتحة، ومعايرة المصنع خالية من التصحيح، والبرمجة والأسلاك بسيطة، ويمكن وضعها قيد الاستخدام بسرعة.
في المواقع الصناعية، يتم استخدام العديد من أجهزة الاستشعار التناظرية على نطاق واسع في مجالات مثل المعدات الميكانيكية، والهندسة الكيميائية، ومعالجة المياه، والتكييف، والمعدات المعدنية القديمة، وخطوط الإنتاج الآلية.
يمكنه جمع الإشارات من الضغط، ومستوى السائل، ودرجة الحرارة، والإزاحة، ومعدل التدفق، وما إلى ذلك من أجهزة الإرسال، ويمكنه أيضًا استقبال إشارات الجهد التناظري التي تتراوح من 10 فولت إلى +10 فولت من محولات التردد ومقاييس فرق الجهد. يتم تطبيقه على نطاق واسع في مراقبة حالة المعدات، وجمع بيانات العملية، ومراقبة معلمات العملية، ومشاريع تجديد أنظمة الأتمتة القديمة لقطع غيار GE Fanuc IC693ALG220.
تم تصنيع GE Fanuc IC693ALG220 باستخدام تقنية بطاقة اللوحة الصناعية. إنه يستخدم PCB متعدد الطبقات يمكنه تحمل درجات الحرارة العالية والمنخفضة، مع أسلاك منفصلة للدوائر التناظرية والرقمية وطلاء مضاد للتآكل ثلاثي الطبقات. إنه يختار الانجراف ذو درجة الحرارة المنخفضة والمكونات عالية الدقة، وهو مجهز بدوائر تصفية الأجهزة، وقد أكمل نقطة الصفر ومعايرة الكسب في المصنع.
إنها مجهزة بجهاز عزل 1500VAC لتحقيق العزل بين جانب الإشارة والجانب المنطقي. كما أنه مقترن بمشابك معززة وأطراف ضغط لولبية لمقاومة الصدمات ومنع الارتخاء. خضعت الآلة بأكملها لاختبارات متعددة في المصنع، بما في ذلك ركوب الدراجات في درجات الحرارة العالية والمنخفضة، ومقاومة الضغط، والدقة، والتوافق الكهرومغناطيسي (EMC).
هذا المنتج هو نموذج متوقف ولا يحتوي على تقنية تركيب سطحية حديثة عالية الكثافة. يتطلب الحصول على الإشارة الحالية وجود مقاومة خارجية تبلغ 250 أوم.
|
المعلمة |
قيمة |
|
نطاق الجهد القياسي |
-10 فولت تيار مستمر ~ +10 فولت تيار مستمر |
|
قرار أدك |
12 بت (4096 قسمًا، 1 LSB = 5 مللي فولت) |
|
معدل تحديث القناة |
قناة واحدة 1 مللي ثانية، إجمالي الوقت للتحديث الدوري للقناة الكاملة 4 مللي ثانية |
|
مقاومة الإدخال |
وضع الجهد> 9MΩ؛ الوضع الحالي مع 250Ω الخارجية |
|
قمع الحديث المتبادل للقناة |
> 80 ديسيبل |
|
وزن |
0.34 كجم (0.75 رطل) |
لا تقوم Feimu Technology بشحن الوحدات غير المختبرة. يمر كل IC693ALG220 بعملية التحقق التالية قبل مغادرة مستودعاتنا.
الفحص البصري: فحص لون اللوحة. تم التحقق من التسميات. تم فحص مسامير الكتلة الطرفية لضمان التشغيل السلس.
اختبار التشغيل: الوحدة المثبتة في هيكل الاختبار من السلسلة 90-30. الوحدة معترف بها من قبل PLC.
اختبار القناة: تم اختبار جميع القنوات الأربع بإشارات جهد ± 10 فولت. تم التحقق من القراءات للتأكد من دقتها.
اختبار العزل: تم التحقق من عزل 1500 فولت تيار متردد بين الجانب الميداني والجانب المنطقي.
اختبار LED: تم فحص مصابيح LED لحالة الوحدة للتأكد من التشغيل الصحيح.
التعبئة والتغليف: وحدة موضوعة في حقيبة مضادة للكهرباء الساكنة. مختومة في كرتونة مبطنة بالرغوة. مُلصق برقم الوحدة وتاريخ الاختبار.
درجة حرارة التشغيل: 25 درجة مئوية ~ +70 درجة مئوية. يجب ألا تتجاوز درجة الحرارة الداخلية للخزانة 70 درجة مئوية. سوف تؤدي درجة الحرارة المفرطة إلى انخفاض في دقة أخذ العينات.
لا يوجد عزل بين القنوات. فقط جانب الإشارة من المجال والجانب المنطقي للوحة PLC لديهما عزل 1500VAC. تشترك القنوات المتعددة في محطة COM مشتركة.
لا يحتوي IC693ALG220 على وصلات وصل. يتم تحقيق أوضاع الجهد والتيار بالكامل من خلال الأسلاك الخارجية والمقاومات الخارجية. لا يحتوي جسم الوحدة على مفتاح تراجع.
بالنسبة للكابلات المحمية بالإشارة التناظرية، يوصى بتأريضها من أحد طرفيها. يجب أن تكون طبقة التدريع مؤرضة فقط على جانب المرسل، ويجب أن تترك طبقة التدريع في جانب الوحدة عائمة. يشكل التأريض عند كلا الطرفين بسهولة حلقة أرضية، مما يتسبب في انحراف القيم وتقلبها.
لدينا مجموعة كاملة من إجراءات الاختبار المهنية والشاملة، مما يضمن أن منتجاتنا سليمة وذات جودة ممتازة. نحن ملتزمون بتزويد العملاء بأفضل الحلول لمشاكلهم وتقديم أعلى مستويات الجودة لخدمات ما بعد البيع.
